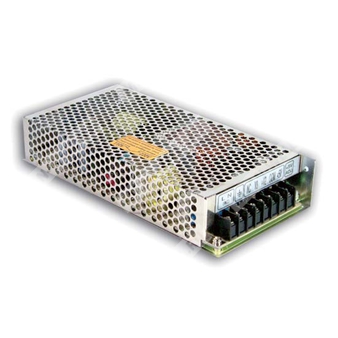

RT-125C - трёхканальный импульсный источник питания 125 Вт для промышленного применения.
Назначение: преобразование сетевого переменного/постоянного напряжения в три стабилизированных выходных канала для питания электронных и промышленных нагрузок.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|
| Серия | RT-125 | Импульсный источник питания серии RT-125 |
| Исполнение | C | Конфигурация с выходами 5 В, 15 В и -15 В |
| Номинальная мощность серии | 125 | 125 Вт |
Краткое описание
RT-125C относится к серии трёхвыходных источников питания Mean Well RT-125. Устройство предназначено для питания аппаратуры, требующей нескольких изолированных напряжений, и имеет естественное воздушное охлаждение. Встроены защиты от короткого замыкания, перегрузки и перенапряжения. На корпусе предусмотрен светодиодный индикатор включения.
Особенности
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодный индикатор наличия питания.
- Испытание на 100% полную нагрузку и прогон при 100% burn-in.
- Применение электролитических конденсаторов с длительным сроком службы 105°C.
- Устойчивость к импульсному перенапряжению 300 VAC в течение 5 секунд.
- Рабочая температура до 70°C.
- Испытание на вибрацию 5G.
- Высокий КПД, высокая надёжность и увеличенный ресурс.
Выходные параметры
| Параметр | Значение для RT-125C |
|---|
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 15 В |
| Выход 3 | -15 В |
| Номинальный ток выхода 1 | 10 А |
| Номинальный ток выхода 2 | 4,5 А |
| Номинальный ток выхода 3 | 1 А |
| Диапазон тока выхода 1 | 0 ~ 12 А |
| Диапазон тока выхода 2 | 0 ~ 6 А |
| Диапазон тока выхода 3 | 0 ~ 1 А |
| Номинальная мощность | 132,5 Вт |
| Пульсации и шум, выход 1 | 80 мВп-п |
| Пульсации и шум, выход 2 | 150 мВп-п |
| Пульсации и шум, выход 3 | 150 мВп-п |
| Диапазон регулировки напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск по напряжению | CH1: ±2,0%; CH2: +8,5/-5%; CH3: ±6,0% |
| Стабилизация по сети | ±0,5% для CH1; ±0,5% для CH2; ±1,0% для CH3 |
| Стабилизация по нагрузке | ±1,0% для CH1; ±4,0% для CH2; ±6,0% для CH3 |
| Время установления и нарастания | 1200 мс, 30 мс при 115 VAC, полная нагрузка |
| Время удержания | 30 мс при 115 VAC, полная нагрузка |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 132 VAC / 176 ~ 264 VAC, переключение переключателем |
| Диапазон входного напряжения постоянного тока | 248 ~ 373 VDC |
| Допустимый импульс перенапряжения | 300 VAC в течение 5 секунд без повреждения |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 79% |
| Входной ток, тип. | 3 А / 115 VAC; 2 А / 230 VAC |
| Пусковой ток, тип. | 50 А при холодном старте, 230 VAC |
| Ток утечки | <2 мА / 240 VAC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения аварии |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение вход - выход | 3 кВ AC |
| Испытательное напряжение вход - земля | 2 кВ AC |
| Испытательное напряжение выход - земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -25 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Соответствие стандартам
| Группа | Значение |
|---|
| Безопасность | UL62368-1, TUV EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, BS EN / EAC TP TC 004 |
| ЭМС — излучение | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN / EAC TP TC 020 |
| ЭМС — помехоустойчивость | EN61000-4-2,3,4,5,6,8,11; EN55035; EN61000-6-2 (EN50082-2), уровень тяжёлой промышленности |
Надёжность, масса и габариты
| Параметр | Значение |
|---|
| MTBF | 2853,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 373,6 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 14 кг / 0,85 CUFT |
Назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| 4 | NC |
| 5 | Выход постоянного тока V3 |
| 6 | Выход постоянного тока +V2 |
| 7 | COM |
| 8 | Выход постоянного тока +V1 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой параллельно к конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Уровень стабилизации по сети измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Уровень стабилизации по нагрузке измеряется от 10% до 100% номинальной нагрузки, при этом другие выходы нагружены на 60%.
- Каждый выход может работать в пределах своего диапазона, но суммарная выходная мощность не должна превышать номинальную выходную мощность.
- Преобразователь должен устанавливаться как компонент, а для подтверждения соответствия ЭМС требуется испытание в составе конечного оборудования.
- Время установления измеряется при холодном старте.
- Испытание по гармоническому току выполняется при нагрузке 85%.
- Зависимость температуры окружающей среды: при снижении температуры выше 3,5°C/1000 м для моделей с вентилятором и 5°C/1000 м для моделей без вентилятора.
