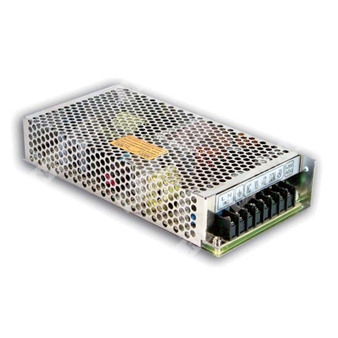

RT-125D - импульсный тройной источник питания 125 Вт для промышленного оборудования с тремя стабилизированными выходами.
Назначение: RT-125D представляет собой сетевой импульсный источник питания серии RT-125 с тремя выходными каналами, предназначенный для питания электронных и промышленно-автоматизационных систем от сети переменного тока или постоянного тока.
Расшифровка партномера
| Позиция | Расшифровка |
|---|
| RT | Серия источников питания Mean Well RT |
| 125 | Номинальная мощность 125 Вт |
| D | Исполнение с конфигурацией выходов +5 В, +24 В, -15 В |
Выход
| Параметр | Значение для RT-125D |
|---|
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Выход 3 | -15 В |
| Номинальный ток выхода 1 | 8 А |
| Номинальный ток выхода 2 | 4,5 А |
| Номинальный ток выхода 3 | 1 А |
| Диапазон регулировки выхода 1 | 0 ~ 12 А |
| Диапазон регулировки выхода 2 | 0 ~ 6 А |
| Диапазон регулировки выхода 3 | 0 ~ 1 А |
| Номинальная мощность | 136 Вт |
| Пульсации и шум, максимум | 80 мВ пик-пик |
| Допуск по напряжению | Выход 1: ±2,0%; Выход 2: ±8,0%; Выход 3: ±6,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% / ±5,0% / ±1,0% |
| Время установления, нарастания | 500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 25 мс при 230 В AC; 30 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение для RT-125D |
|---|
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, переключение |
| Диапазон входного напряжения постоянного тока | 248 ~ 373 В DC |
| Допустимый импульс перенапряжения | 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 80% |
| Потребляемый ток, тип. | 3 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 50 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Выход 1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -25 ~ +70 °C, с учетом derating curve |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
|---|
| Безопасность | UL62368-1, TUV EN62368-1, BIS IS13252(Part1):2010 / IEC60950-1:2005, BS EN, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; EN61000-6-2 (EN50082-2), уровень тяжелой промышленности; EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|
| MTBF | 2853,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 373,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 98 × 38 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 14 кг / 0,85 CUFT |
| Конфигурация выхода | Тройной выход |
| Охлаждение | Естественная конвекция воздуха |
| Индикатор | LED-индикация включения |
Особенности
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- LED-индикатор наличия питания.
- Испытание при 100% полной нагрузке на этапе burn-in.
- Применение электролитических конденсаторов с длительным сроком службы 105 °C.
- Допустимый импульс перенапряжения на входе 300 В AC в течение 5 с.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
Описание
RT-125D относится к серии RT-125 и представляет собой компактный импульсный источник питания с тремя выходами, предназначенный для формирования нескольких уровней питания в промышленной аппаратуре, измерительных системах, устройствах автоматики и электронной аппаратуре общего назначения. Конструкция рассчитана на установку в составе оборудования с естественным воздушным охлаждением и сетевым питанием переменного или постоянного тока.
Для данного исполнения характерны следующие выходы: +5 В, +24 В и -15 В. Основной выход +5 В обеспечивает номинальный ток 8 А, что делает изделие пригодным для питания цифровой и логической нагрузки. Выход +24 В с током 4,5 А используется для исполнительных цепей, реле, интерфейсных модулей и периферии. Отрицательный канал -15 В с током 1 А применяется в аналоговых узлах, операционных усилителях и схемах смещения.
Примечания
| № | Содержание примечания |
|---|
| 1 | Все параметры, не выделенные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск по напряжению включает установку напряжения и линейную регулировку. Для соблюдения допуска рекомендуется, чтобы нагрузка по каналу CH1 составляла более 15% от номинального тока, для типов A, B, D и CH1 свыше 20% для типа C. |
| 4 | Линейная регулировка измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 5 | Регулировка по нагрузке измеряется от 0 до 100% номинальной нагрузки, а по другим выходам при 60% номинальной нагрузки. |
| 6 | Каждый выход может работать в пределах своего диапазона, однако суммарная выходная мощность не должна превышать номинальную. |
| 7 | Если источник питания рассматривается как компонент, который будет установлен в конечное оборудование, изделие должно быть повторно подтверждено на соответствие директивам EMC в составе конечной системы. |
| 8 | Длительность времени установления измеряется при холодном старте. Быстрое включение и выключение питания может привести к увеличению времени установления. |
| 9 | Испытание гармонических составляющих тока выполнено при нагрузке 85%. |
| 10 | Температурное снижение мощности: при вентиляции с помощью безвентиляторных моделей и моделей с вентилятором, работающих на высоте более 2000 м, применяется дополнительное снижение характеристик. |
Механические данные
| Параметр | Значение |
|---|
| Тип корпуса | Case No. 902A |
| Размеры корпуса | 199 × 98 × 38 мм |
| Монтажные размеры | Согласно чертежу корпуса 902A |
| Назначение клемм | AC/L, AC/N, FG, NC, DC OUTPUT V3, DC OUTPUT +V2, DC OUTPUT COM, DC OUTPUT +V1 |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | DC OUTPUT V3 |
| 6 | DC OUTPUT +V2 |
| 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V1 |
