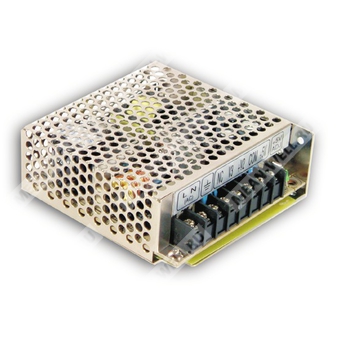

RT-50A - трёхканальный импульсный источник питания 50 Вт для промышленной аппаратуры.
Общие сведения
RT-50A — источник питания серии RT-50, выполненный по схеме с тремя выходами и универсальным сетевым входом. Предназначен для питания электронных и промышленно-автоматизационных устройств, требующих нескольких стабилизированных напряжений при компактных габаритах и работе с естественным воздушным охлаждением.
Расшифровка партномера
| Партномер | Расшифровка |
| RT | Серия импульсных источников питания Mean Well |
| 50 | Номинальная мощность 50 Вт |
| A | Вариант исполнения RT-50A с выходами 5 В, 12 В и -5 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодный индикатор включения питания.
- Испытание на 100% полную нагрузку при старении.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживаемый импульс сети 300 VAC в течение 5 секунд.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокая эффективность, большой срок службы и высокая надёжность.
Выход
| Параметр | Значение |
| Выходные каналы | CH1, CH2, CH3 |
| Выходное напряжение | CH1: 5 В; CH2: 12 В; CH3: -5 В |
| Номинальный ток | CH1: 4 А; CH2: 2 А; CH3: 0,5 А |
| Диапазон регулировки тока | CH1: 0 ~ 5 А; CH2: 0 ~ 2,5 А; CH3: 0 ~ 1 А |
| Номинальная мощность | 46,5 Вт |
| Пульсации и шум | CH1: 80 мВп-п; CH2: 120 мВп-п; CH3: 100 мВп-п |
| Диапазон регулировки напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск по выходному напряжению | CH1: ±2,0%; CH2: ±8,0%; CH3: ±3,0% |
| Стабилизация по линии | CH1: ±0,5%; CH2: ±1,5%; CH3: ±0,5% |
| Стабилизация по нагрузке | CH1: ±1,0%; CH2: ±3,0%; CH3: ±1,0% |
| Уставка, время нарастания | 500 мс, 20 мс/230 VAC; 1200 мс, 30 мс/115 VAC при полной нагрузке |
| Время удержания | 60 мс/230 VAC; 10 мс/115 VAC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 VAC; 125 ~ 373 VDC |
| Устойчивость к импульсу сети | Выдерживает 300 VAC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 75,5% |
| Входной ток | 1,3 А/115 VAC; 0,8 А/230 VAC |
| Пусковой ток | 48 А/230 VAC при холодном запуске |
| Ток утечки | <2 мА / 240 VAC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кVAC; I/P-FG: 2 кVAC; O/P-FG: 0,5 кVAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry |
Конструктивные данные
| Параметр | Значение |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 CUFT |
| MTBF | 2788,1 тыс. ч min. по Telcordia SR-332 (Bellcore); 504,7 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер контакта | Назначение |
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| 4 | DC выход COM |
| 5 | NC |
| 6 | DC выход +V1 |
| 7 | DC выход +V2 |
| 8 | DC выход V3 |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку линии и нагрузки.
- При многоканальной нагрузке рекомендуется, чтобы нагрузка по CH1 превышала 10%.
- Регулировка по линии измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно подтверждать соответствие директивам ЭМС.
- Допустимое снижение параметров окружающей температуры: 3,5 °C/1000 м при использовании без вентилятора и 5 °C/1000 м при использовании с вентилятором для высоты выше 2000 м (6500 футов).
