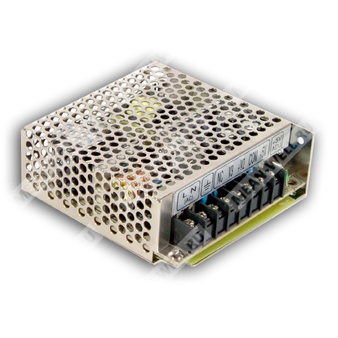

RT-50B - трёхвыходной импульсный источник питания для промышленной аппаратуры и систем автоматики.
Серия RT-50B представляет собой источник питания мощностью 50 Вт с тремя выходами, универсальным входом переменного тока и встроенными схемами защиты. Изделие предназначено для питания электронных и промышленных нагрузок, где требуется несколько уровней постоянного напряжения от одного сетевого блока.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RT | Серия импульсных источников питания Mean Well RT |
| 50 | Номинальная мощность 50 Вт |
| B | Модификация с выходами 5 В, 12 В и −12 В |
Краткие особенности
- Универсальный вход переменного тока с полным диапазоном.
- Три выходных канала.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Индикатор наличия питания на светодиоде.
- Испытание на 100% нагрузку приработки.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает входной перенапряжённый импульс 300 В AC в течение 5 секунд.
- Работа при повышенной температуре окружающей среды до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД и надёжность.
Выходные характеристики
| Параметр | Значение для RT-50B |
|---|
| Количество выходов | CH1, CH2, CH3 |
| Выходное напряжение | CH1: 5 В, CH2: 12 В, CH3: −12 В |
| Номинальный ток | CH1: 4 А; CH2: 2 А; CH3: 0,5 А |
| Диапазон регулировки тока | CH1: 0 ~ 5 А; CH2: 0 ~ 2,5 А; CH3: 0 ~ 1 А |
| Номинальная мощность | 50 Вт |
| Диапазон подстройки выходного напряжения | CH1: 4,75 ~ 5,5 В |
| Пульсации и шум | CH1: 80 мВ п-п; CH2: 120 мВ п-п; CH3: 100 мВ п-п |
| Допуск выходного напряжения | CH1: ±2,0%; CH2: ±8,0%; CH3: ±3,0% |
| Стабилизация по сети | CH1: ±0,5%; CH2: ±1,5%; CH3: ±0,5% |
| Стабилизация по нагрузке | CH1: ±1,0%; CH2: ±3,0%; CH3: ±1,0% |
| Защита от перенапряжения | CH1: 5,75 ~ 6,75 В |
Входные характеристики
| Параметр | Значение для RT-50B |
|---|
| Диапазон входного напряжения | 88 ~ 264 В AC, 125 ~ 373 В DC |
| Допустимый импульс перенапряжения | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 75,5% |
| Входной ток тип. | 1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток тип. | 48 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение для RT-50B |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура | −25 ~ +70 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин./цикл, общее время 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
|---|
| Безопасность | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level; EAC TP TC 020 |
Наработка на отказ
| Методика оценки | Значение для RT-50B |
|---|
| Telcordia SR-332 | 2788,1 тыс. ч, минимум |
| MIL-HDBK-217F | 504,7 тыс. ч, минимум при 25 °C |
Конструктивные данные
| Параметр | Значение |
|---|
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 куб. фута |
| Исполнение | 50 Вт трёхвыходной импульсный источник питания серии RT-50 |
Подключение и назначение выводов
| Номер контакта | Назначение |
|---|
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| 4 | DC выход COM |
| 5 | NC |
| 6 | DC выход +V1 |
| 7 | DC выход +V2 |
| 8 | DC выход V3 |
Функциональная структура
Устройство содержит входной EMI-фильтр, выпрямители и фильтры, узел преобразования, цепи контроля, а также схемы обнаружения аварийного состояния и перенапряжения. Частота преобразования fosc составляет 60 кГц.
Примечания
| № | Примечание |
|---|
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12 дюймов, подключённой к параллельному конденсатору 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, регулировку линии и нагрузки. При много-канальном режиме работы рекомендуется нагрузка канала CH1 более 10%. |
| 4 | Стабилизация по сети измеряется от низкого до высокого напряжения сети при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки. |
| 6 | Мощность источника рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполняются на монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно дополнительно подтверждать соответствие директивам ЭМС. |
| 7 | Температура окружающей среды снижается на 3,5 °C на каждые 1000 м при работе с вентиляторами и на 5 °C на каждые 1000 м при работе без вентилятора на высоте более 2000 м. |
