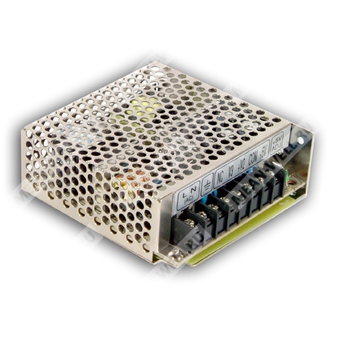

RT-50C - импульсный трёхканальный источник питания на 50 Вт для промышленной и электронной аппаратуры.
RT-50C представляет собой сетевой AC/DC источник питания открытого исполнения с тремя выходами, предназначенный для питания узлов автоматики, промышленной электроники, измерительной и телекоммуникационной аппаратуры. Модель относится к серии RT-50 и рассчитана на универсальный диапазон входного напряжения, с естественным охлаждением за счёт свободной конвекции воздуха.
Расшифровка партномера
| Позиция | Расшифровка |
| RT | Серия импульсных источников питания Mean Well RT |
| 50 | Номинальная выходная мощность 50 Вт |
| C | Модификация с выходами 5 В, 15 В и -15 В |
Основные особенности
- Универсальный вход переменного тока полного диапазона
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Охлаждение за счёт свободной конвекции воздуха
- Светодиодная индикация наличия питания
- Испытание на 100% нагрузку при прогреве
- Применение электролитических конденсаторов с ресурсом 105 °C
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд
- Повышенная рабочая температура до 70 °C
- Испытание на вибрацию 5G
- Высокая эффективность, длительный срок службы и высокая надёжность
Выходные параметры
| Параметр | Значение |
| Модель | RT-50C |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 15 В |
| Выход 3 | -15 В |
| Номинальный ток выхода 1 | 4 А |
| Номинальный ток выхода 2 | 1,5 А |
| Номинальный ток выхода 3 | 1 А |
| Диапазон тока выхода 1 | 0 ~ 5 А |
| Диапазон тока выхода 2 | 0 ~ 2 А |
| Диапазон тока выхода 3 | 0 ~ 1 А |
| Номинальная мощность | 50 Вт |
| Диапазон подстройки выходного напряжения | CH1: 4,75 ~ 5,5 В |
| Пульсации и шум, максимум | 80 мВ p-p / 120 мВ p-p / 100 мВ p-p |
| Допуск выходного напряжения | CH1: ±2,0% / CH2: ±8,0% / CH3: ±3,0% |
| Нестабильность по сети | ±0,5% / ±1,5% / ±0,5% |
| Нестабильность по нагрузке | ±1,0% / ±3,0% / ±1,0% |
| Перенапряжение на выходе | CH1: 5,75 ~ 6,75 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Устойчивость к импульсу | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 76% |
| Потребляемый ток, тип. | 1,3 А / 115 В AC; 0,8 А / 230 В AC |
| Пусковой ток, тип. | 48 А / 230 В AC при холодном старте |
| Ток утечки | < 2 мА / 240 В AC |
Переходные характеристики
| Параметр | Значение |
| Время включения, запуска и нарастания | 500 мс, 20 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 60 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Эмиссия EMC | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость EMC | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 куб. фута |
| Исполнение | Открытое шасси |
Надёжность
| Параметр | Значение |
| MTBF | 2788,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 504,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Схема подключения
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | DC OUTPUT V3 |
| 6 | DC OUTPUT +V2 |
| 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V1 |
Принцип построения
Структура устройства включает входной EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, цепи управления, выходные выпрямители и фильтры, а также узлы контроля перегрузки и перенапряжения. Частота преобразования составляет 60 кГц.
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц, с использованием 12-дюймовой витой пары, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Регулировка по линии измеряется от низкого к высокому значению сети при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; испытания EMC выполнялись на металлической пластине 360 мм × 360 мм толщиной 1 мм. Для конечного оборудования может потребоваться повторное подтверждение соответствия директивам EMC.
- Для вентиляторных моделей температура окружающей среды учитывается с понижением 3,5 °C на каждые 1000 м высоты; для моделей без вентилятора — 5 °C на каждые 1000 м при высоте выше 2000 м.
- Рабочая температура с учётом снижения нагрузки: при 230 В AC — от -25 до +70 °C; при 115 В AC — от -25 до +60 °C.
