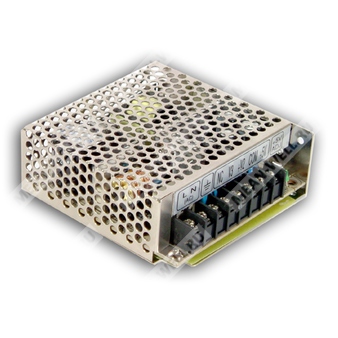

RT-50D - трехвыходной импульсный источник питания для промышленной аппаратуры с универсальным входом и защитными функциями.
Назначение: преобразование сетевого переменного или постоянного напряжения в три стабилизированных выходных канала для питания электронных и промышленных узлов.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| RT | RT | Серия источников питания Mean Well RT |
| 50 | 50 | Номинальная мощность 50 Вт |
| D | D | Модификация с выходами 5 В, 24 В и 12 В |
Краткое описание серии
Серия RT-50 представляет собой компактные трехвыходные источники питания мощностью 50 Вт с естественным охлаждением, универсальным входом и индикацией работы. Для исполнения RT-50D предусмотрены три канала: +5 В, +24 В и +12 В.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодная индикация включения питания.
- Испытание на 100% полную нагрузку при прогреве.
- Применение электролитических конденсаторов со сроком службы 105 °C.
- Выдержка входного перенапряжения 300 В переменного тока в течение 5 секунд.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надежность.
Применения
Промышленные системы управления, электронные устройства общего и промышленного назначения, узлы с несколькими уровнями питания, оборудование, требующее трех независимых стабилизированных напряжений.
Выходные параметры
| Параметр | Значение для RT-50D |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Выход 3 | 12 В |
| Номинальный ток выхода 1 | 3 А |
| Номинальный ток выхода 2 | 1 А |
| Номинальный ток выхода 3 | 1 А |
| Диапазон тока выхода 1 | 0 ~ 5 А |
| Диапазон тока выхода 2 | 0 ~ 1,5 А |
| Диапазон тока выхода 3 | 0 ~ 1 А |
| Номинальная мощность | 51 Вт |
| Диапазон подстройки напряжения | CH1: 4,75 ~ 5,5 В |
| Пульсации и шум | CH1: 80 мВпик-пик; CH2: 150 мВпик-пик; CH3: 120 мВпик-пик |
| Допуск выходного напряжения | CH1: ±2,0%; CH2: ±8,0%; CH3: ±6,0% |
| Регулирование по линии | CH1: ±0,5%; CH2: ±2,0%; CH3: ±2,0% |
| Регулирование по нагрузке | CH1: ±1,0%; CH2: ±3,0%; CH3: ±4,0% |
| Защита от перенапряжения | CH1: 5,75 ~ 6,75 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 125 ~ 373 В постоянного тока |
| Допустимый импульс перенапряжения | 300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 78% |
| Потребляемый ток, типовое значение | 1,3 А при 115 В переменного тока; 0,8 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 48 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 2 мА при 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания | 500 мс, 20 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 60 мс при 230 В переменного тока; 10 мс при 115 В переменного тока, при полной нагрузке |
| Частота преобразования | 60 кГц |
Защита
| Вид защиты | Параметры |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; защита типа hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В; защита типа hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; тяжелая промышленная среда; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 99 × 97 × 36 мм |
| Масса | 0,41 кг |
| Упаковка | 45 шт.; 19,5 кг; 0,94 CUFT |
| Номер корпуса | 905B |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 2788,1 тыс. ч, минимум |
| MIL-HDBK-217F | 504,7 тыс. ч, минимум при 25 °C |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | Выход постоянного тока V3 |
| 6 | Выход постоянного тока +V2 |
| 7 | Общий вывод DC OUTPUT COM |
| 8 | Выход постоянного тока +V1 |
Блок-схема функциональная
Входной EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, выходные выпрямители и фильтры, цепи контроля перегрузки, перенапряжения и управления.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при ширине полосы 20 МГц с использованием 12-дюймовой витой пары, терминованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Источник питания является компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Готовое изделие должно быть подтверждено на соответствие директивам ЭМС в составе конечного оборудования.
- Для корректного проведения испытаний ЭМС следует обращаться к документу Mean Well по заявлению об ЭМС компонентов.
- Понижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентиляторов и 5 °C на каждые 1000 м для моделей с вентилятором при высоте более 2000 м.
