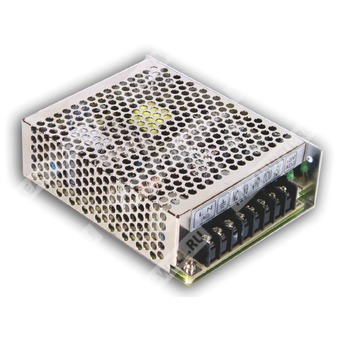

RT-65A - импульсный источник питания 65 Вт с тремя выходными каналами для промышленного применения.
Расшифровка партномера
| Позиция |
Значение |
| RT |
Серия импульсных источников питания Mean Well RT |
| 65 |
Номинальная мощность 65 Вт |
| A |
Модификация с выходами 5 В, 12 В и -5 В |
RT-65A — это трёхканальный импульсный источник питания AC/DC мощностью 65 Вт с универсальным входом и одним основным стабилизированным каналом +5 В, а также дополнительными выходами +12 В и -5 В.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения.
- 100% испытание на полную нагрузку.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Стойкость к импульсному перенапряжению до 300 В переменного тока в течение 5 секунд.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокий КПД и повышенная надёжность.
Выход
| Параметр |
Значение для RT-65A |
| Количество выходов |
3 |
| Канал 1 |
5 В |
| Канал 2 |
12 В |
| Канал 3 |
-5 В |
| Номинальный ток канала 1 |
6 А |
| Номинальный ток канала 2 |
2,8 А |
| Номинальный ток канала 3 |
0,5 А |
| Диапазон регулировки напряжения канала 1 |
4,75…5,5 В |
| Пульсации и шум |
80 мВ пик-пик |
| Допуск выходного напряжения |
±2,0% / ±6,0% / ±5,0% |
| Линейная стабилизация |
±0,5% / ±1,5% / ±0,5% |
| Стабилизация по нагрузке |
±1,0% / ±3,0% / ±1,0% |
| Суммарная мощность |
66,1 Вт |
| Допустимый диапазон тока |
0…8 А / 0…3,5 А / 0…1 А |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
88…264 В переменного тока или 125…373 В постоянного тока |
| Допустимый импульс перенапряжения |
300 В переменного тока в течение 5 секунд без повреждения |
| Диапазон частоты |
47…63 Гц |
| КПД тип. |
76% |
| Входной ток тип. |
2 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток тип. |
50 А при 230 В переменного тока, холодный старт |
| Ток утечки |
<2 мА при 240 В переменного тока |
| Время запуска, нарастания |
500 мс, 20 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
60 мс при 230 В переменного тока; 14 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,75…6,75 В по каналу 1 |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, BIS IS 13252(Part 1):2010/IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Иммунитет ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжёлой промышленности, EAC TP TC 020 |
Эксплуатация и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-25…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C по выходу +5 В |
| Вибрация |
10…500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
2720,8 тыс. ч по Telcordia SR-332 (Bellcore); 507,6 тыс. ч по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр |
Значение |
| Размеры |
129 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,44 кг |
| Упаковка |
30 шт.; 13,2 кг; 0,72 куб. фута |
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
NC |
| 5 |
DC OUTPUT V3 |
| 6 |
DC OUTPUT +V2 |
| 7 |
DC OUTPUT COM |
| 8 |
DC OUTPUT +V1 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает установку, линейную и нагрузочную стабилизацию.
- При многоканальном режиме рекомендуется, чтобы канал CH1 был загружен более чем на 10%.
- Линейная стабилизация измеряется от низкого к высокому значению входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки, при этом суммарная выходная мощность не должна превышать номинальную.
- Каждый выход может работать в пределах своего диапазона, однако суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; испытания ЭМС выполняются на монтажной металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Перед проведением испытаний ЭМС конечное устройство должно быть перепроверено на соответствие директивам ЭМС.
- Температурный режим окружающей среды может быть снижен при установке вентилятора или в условиях работы на большой высоте.
