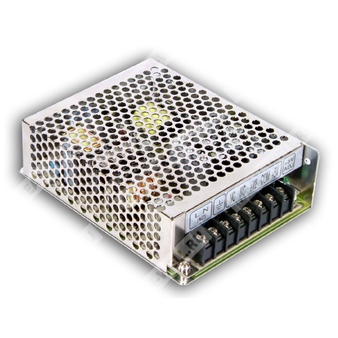

RT-65B - трёхканальный импульсный источник питания 65 Вт для промышленной электронной аппаратуры.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| RT |
Серия |
Импульсный источник питания Mean Well серии RT |
| 65 |
Номинальная мощность |
65 Вт |
| B |
Вариант исполнения |
Модификация с выходами 5 В, 12 В и -12 В |
Краткое описание
RT-65B представляет собой источник вторичного электропитания с тремя выходами, предназначенный для преобразования сети переменного тока в стабилизированные постоянные напряжения для электронной и промышленной аппаратуры. Модель относится к серии RT-65 и выполнена в компактном металлическом корпусе для монтажа в составе конечного оборудования.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузке при старении.
- Применение электролитических конденсаторов с длительным сроком службы 105 °C.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Повышенная стойкость к вибрации: испытание 5G.
- Высокий КПД и повышенная надёжность.
- Указана пригодность для эксплуатации при высокой температуре окружающей среды до 70 °C.
Области применения
Промышленные электронные системы, устройства автоматизации, телекоммуникационное и измерительное оборудование, а также прочая аппаратура, требующая трёхканального питания с отдельными шинами постоянного тока.
Выходные параметры
| Параметр |
Значение для RT-65B |
| Количество выходов |
3 |
| Выход 1 |
5 В |
| Выход 2 |
12 В |
| Выход 3 |
-12 В |
| Номинальный ток выхода 1 |
5 А |
| Номинальный ток выхода 2 |
2,8 А |
| Номинальный ток выхода 3 |
0,5 А |
| Диапазон тока выхода 1 |
0 ~ 8 А |
| Диапазон тока выхода 2 |
0 ~ 3,5 А |
| Диапазон тока выхода 3 |
0 ~ 1 А |
| Номинальная мощность |
64,6 Вт |
| Пульсации и шум |
80 мВ п-p / 120 мВ п-p / 80 мВ п-p |
| Диапазон регулировки напряжения |
CH1: 4,75 ~ 5,5 В |
| Допуск выходного напряжения |
CH1: ±2,0%; CH2: ±6,0%; CH3: ±5,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% / ±3,0% / ±1,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 264 В AC, 125 ~ 373 В DC |
| Допустимый импульс перенапряжения |
300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД типовой |
76% |
| Потребляемый ток при 115 В AC |
2 А |
| Потребляемый ток при 230 В AC |
1,2 А |
| Пусковой ток |
50 А при 230 В AC, холодный старт |
| Ток утечки |
<2 мА при 240 В AC |
| Время запуска, тип. |
500 мс при 230 В AC; 1200 мс при 115 В AC, полная нагрузка |
| Время удержания, тип. |
60 мс при 230 В AC; 14 мс при 115 В AC, полная нагрузка |
Защита
| Вид защиты |
Параметры |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности |
| Тип защиты по перегрузке |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
CH1: 5,75 ~ 6,75 В |
| Тип защиты по перенапряжению |
Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70 °C, с учётом кривой дерейтингa |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура хранения |
-40 ~ +85 °C |
| Влажность хранения |
10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Данные |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, BIS IS 13252 (Part 1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, EAC TP TC 020 |
МТBF, размеры и упаковка
| Параметр |
Значение |
| Средняя наработка на отказ |
2720,8 тыс. ч min. по Telcordia SR-332 (Bellcore); 507,6 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
129 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,44 кг |
| Упаковка |
30 шт. / 13,2 кг / 0,72 куб. фута |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
NC |
| 5 |
Выход постоянного тока V3 |
| 6 |
Выход постоянного тока +V2 |
| 7 |
Выход постоянного тока COM |
| 8 |
Выход постоянного тока +V1 |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц, с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку напряжения, регулировку линии и регулировку нагрузки; при многоканальном выходе рекомендуется нагрузка CH1 более 10%.
- Регулировка по линии измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 20% до 100% номинальной нагрузки и при другом выходе, равном 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона, однако суммарная выходная мощность не должна превышать номинальную выходную мощность.
- Источник питания рассматривается как компонент, который должен быть установлен в конечном оборудовании; испытания ЭМС проводятся при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Испытания ЭМС на конечном оборудовании должны быть повторно подтверждены, а для рекомендаций по выполнению испытаний следует обращаться к документации производителя.
- Дерейтинг по температуре окружающей среды для моделей с вентилятором и без вентилятора приведён для условий эксплуатации на высоте не более 2000 м.
