RT-65C - трёхканальный импульсный источник питания для промышленной и электронной аппаратуры.
Описание

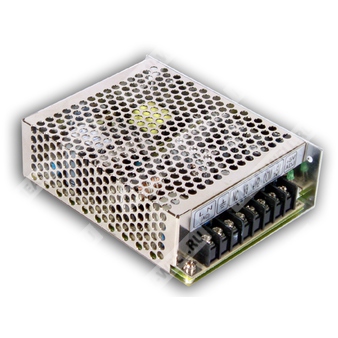

RT-65C представляет собой AC/DC импульсный источник питания открытого исполнения мощностью 65 Вт с тремя выходными каналами. Модель предназначена для формирования стабилизированных напряжений +5 В, +15 В и -15 В, что делает её удобной для питания логических цепей, аналоговых узлов и вспомогательных схем в промышленной электронике и приборостроении.
Источник питания выполнен с универсальным диапазоном входного напряжения, имеет встроенные защиты от перегрузки и перенапряжения, а также рассчитан на работу в условиях повышенной вибрации и расширенного температурного диапазона.
Расшифровка партномера RT-65C
| Позиция | Расшифровка |
| RT | Серия источников питания Mean Well RT |
| 65 | Номинальная мощность 65 Вт |
| C | Исполнение с тремя выходами: +5 В, +15 В, -15 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения.
- Проверка на 100% полной нагрузке в процессе производства.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Устойчивость к импульсному перенапряжению 300 В AC в течение 5 секунд.
- Повышенная рабочая температура до 70 °C.
- Испытание на виброустойчивость 5G.
- Высокий КПД, длительный срок службы и высокая надёжность.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, 125 ~ 373 В DC |
| Выдерживаемое импульсное перенапряжение | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 77% |
| Входной ток, тип. | 2 А при 115 В AC, 1.2 А при 230 В AC |
| Пусковой ток, тип. | 50 А при холодном старте, 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
| Время удержания, тип. | 60 мс при 230 В AC; 14 мс при 115 В AC, полная нагрузка |
| Время запуска, нарастания, тип. | 1200 мс, 30 мс при 115 В AC, полная нагрузка |
Выход
| Параметр | Значение |
| Количество выходов | 3 |
| Выход 1 | +5 В |
| Выход 2 | +15 В |
| Выход 3 | -15 В |
| Номинальный ток канала 1 | 5 А |
| Номинальный ток канала 2 | 2.2 А |
| Номинальный ток канала 3 | 0.5 А |
| Диапазон регулировки напряжения канала 1 | 4.75 ~ 5.5 В |
| Диапазон регулировки тока канала 1 | 0 ~ 8 А |
| Диапазон регулировки тока канала 2 | 0 ~ 3 А |
| Диапазон регулировки тока канала 3 | 0 ~ 1 А |
| Номинальная мощность | 65.5 Вт |
| Пульсации и шум, максимум | 80 мВ п-п для +5 В; 120 мВ п-п для +15 В; 80 мВ п-п для -15 В |
| Допуск выходного напряжения | ±2.0% для +5 В; +8%, -4% для +15 В; ±5.0% для -15 В |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Канал 1: 5.75 ~ 6.75 В |
| Тип защиты при перенапряжении | Hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм при 500 В DC и 25 °C, 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0 ~ 50 °C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 2720.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 507.6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0.44 кг |
| Упаковка | 30 шт. / 13.2 кг / 0.72 куб. фута |
| Корпус | Case No. 903 |
| Тип монтажа | Открытое исполнение |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS 13252(Part 1):2010/IEC 60950-1:2005, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень тяжёлой промышленности, EAC TP TC 020 |
Выводы
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | DC OUTPUT V3 |
| 6 | DC OUTPUT +V2 |
| 7 | DC OUTPUT COM |
| 8 | DC OUTPUT +V1 |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке, при многоканальном выходе рекомендуется, чтобы нагрузка канала 1 была больше 10%.
- Линейная стабилизация измеряется от низкого уровня сетевого напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки, остальные выходы при 60% номинальной нагрузки.
- Каждый выход допускает кратковременную работу в пределах своего диапазона, но суммарная выходная мощность не должна превышать номинальную выходную мощность.
- Блок питания рассматривается как компонент, который будет установлен в конечное оборудование; испытания ЭМС проводятся при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Температурный диапазон снижается до 3.5% на каждые 1000 м для моделей, работающих выше 2000 м.
