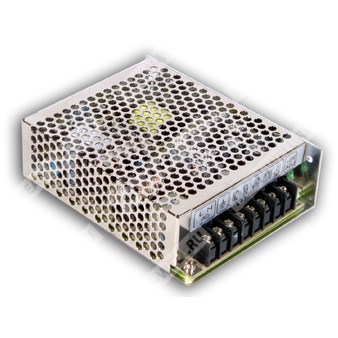

RT-65D - импульсный трёхканальный источник питания 65 Вт для промышленной аппаратуры с универсальным входом и защитами.
RT-65D — компактный AC/DC источник питания серии RT-65 с тремя выходами, предназначенный для питания электронной и промышленной аппаратуры, где требуется несколько стабилизированных напряжений при высокой плотности мощности.
Расшифровка партномера
| Партномер |
Значение |
| RT |
Серия импульсных источников питания Mean Well RT |
| 65 |
Номинальная мощность 65 Вт |
| D |
Исполнение с тремя выходами: +5 В, +24 В, -15 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Три выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация включения.
- Испытание при 100% полной нагрузке.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 с.
- Высокая рабочая температура до 70 °C.
- Испытание вибрацией 5G.
Применение
- Промышленные системы автоматики.
- Электронные устройства с несколькими напряжениями питания.
- Контрольно-измерительная аппаратура.
- Встроенные и стационарные источники питания для аппаратуры управления.
Выход
| Параметр |
Значение RT-65D |
| Выход 1 |
5 В |
| Выход 2 |
24 В |
| Выход 3 |
-15 В |
| Номинальный ток выхода 1 |
4 А |
| Номинальный ток выхода 2 |
1,5 А |
| Номинальный ток выхода 3 |
1 А |
| Диапазон тока выхода 1 |
0 ~ 8 А |
| Диапазон тока выхода 2 |
0 ~ 3 А |
| Диапазон тока выхода 3 |
0 ~ 2 А |
| Номинальная мощность |
68 Вт |
| Пульсации и шум |
80 мВ пик-пик для выхода 1; 120 мВ пик-пик для выхода 2; 150 мВ пик-пик для выхода 3 |
| Диапазон регулировки напряжения |
Выход 1: 4,75 ~ 5,5 В |
| Допуск по напряжению |
Выход 1: ±2,0%; Выход 2: +8%, -4%; Выход 3: ±6,0% |
| Линейная стабилизация |
±0,5% / ±1,5% / ±0,5% |
| Стабилизация по нагрузке |
±1,0% / ±3,0% / ±4,0% |
| Пуск и время нарастания |
1200 мс, 30 мс при 115 В AC, полной нагрузке |
| Время удержания |
14 мс при 115 В AC, 60 мс при 230 В AC, полной нагрузке |
| Напряжение перенапряжения для выхода 1 |
5,75 ~ 6,75 В |
Вход
| Параметр |
Значение RT-65D |
| Диапазон входного напряжения |
88 ~ 264 В AC, 125 ~ 373 В DC |
| Выдерживаемый импульс |
300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД тип. |
78% |
| Входной ток тип. |
1,2 А при 230 В AC; 2 А при 115 В AC |
| Пусковой ток тип. |
50 А при 230 В AC, холодный старт |
| Ток утечки |
<2 мА при 240 В AC |
Защита
| Параметр |
Значение RT-65D |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности |
| Тип защиты по перегрузке |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Выход 1: 5,75 ~ 6,75 В |
| Тип защиты по перенапряжению |
Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации и окружающая среда
| Параметр |
Значение RT-65D |
| Рабочая температура |
-25 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C по выходу +5 В |
| Вибрация |
10 ~ 500 Гц, 5G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение RT-65D |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность и габариты
| Параметр |
Значение RT-65D |
| MTBF |
2720,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 507,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
129 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,44 кг |
| Упаковка |
30 шт. / 13,2 кг / 0,72 куб. фута |
Подключение
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
NC |
| 5 |
Выход постоянного тока V3 |
| 6 |
Выход постоянного тока +V2 |
| 7 |
Выход постоянного тока COM |
| 8 |
Выход постоянного тока +V1 |
Структура и принцип построения
Источник питания содержит входной EMI-фильтр, выпрямитель и фильтр, узел силового преобразования, развязывающий трансформатор, выпрямители и фильтры по каждому выходу, а также схемы контроля перегрузки и перенапряжения.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку напряжения, линейную регулировку и регулировку по нагрузке; при многоканальном выходе рекомендуется, чтобы нагрузка канала CH1 была более 10%.
- Линейная стабилизация измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки; для других выходов при 60%-ной нагрузке.
- Каждый выход способен кратковременно выдерживать ток в пределах общего ограниченного бюджета мощности, но не должен превышать номинальные значения выходной мощности.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания EMC выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Для правильной работы и выполнения EMC-испытаний необходимо соблюдать требования по конечной установке в соответствии с документацией производителя.
- Температурное дерейтирование: для моделей с вентиляторным охлаждением при 50 °C; для моделей со свободной конвекцией — выше 70 °C.
