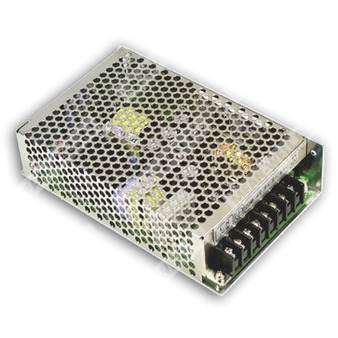

RT-85A - трёхвыходной импульсный источник питания мощностью 85 Вт для промышленной аппаратуры.
Краткое описание: RT-85A представляет собой AC/DC источник питания открытого исполнения с тремя выходами, универсальным диапазоном входного напряжения и встроенными защитами от перегрузки и перенапряжения.
Расшифровка партномера RT-85A
| Позиция | Расшифровка |
| RT | Серия источников питания Mean Well RT |
| 85 | Номинальная мощность 85 Вт |
| A | Исполнение с выходами +5 В, +12 В, -5 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Три независимых выходных канала.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение естественной конвекцией воздуха.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузке.
- Применение электролитических конденсаторов с ресурсом 105°C.
- Допуск по входному перенапряжению до 300 В AC в течение 5 секунд.
- Рабочая температура до 70°C.
- Испытание на вибрацию 5G.
Выход
| Параметр | Значение |
| Выходные каналы | CH1, CH2, CH3 |
| Номинальные напряжения | CH1: 5 В; CH2: 12 В; CH3: -5 В |
| Номинальные токи | CH1: 8 А; CH2: 3,5 А; CH3: 0,5 А |
| Диапазон регулировки тока | CH1: 0 ~ 10 А; CH2: 0 ~ 4 А; CH3: 0 ~ 1 А |
| Номинальная мощность | 84,5 Вт |
| Пульсации и шум | CH1: 80 мВп-п; CH2: 120 мВп-п; CH3: 100 мВп-п |
| Диапазон подстройки напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск по напряжению | ±2,0%; ±5,0%; ±6,0% в зависимости от канала |
| Регулирование по линии | ±0,5%; ±1,0% |
| Регулирование по нагрузке | ±1,0%; ±3,0%; ±6,0% |
| Время установки, нарастания | 500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 100 мс при 230 В AC; 18 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC; 125 ~ 373 В DC |
| Допустимый импульс перенапряжения | 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 76% |
| Входной ток | 2,5 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток | 50 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) на выходе +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, общее время 60 мин. по осям X, Y, Z |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2760,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 449,2 тыс. часов минимум по MIL-HDBK-217F (25°C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 0,83 CUFT |
Описание конструкции
RT-85A — открытый импульсный источник питания класса AC/DC с трёхканальным выходом, построенный по схеме с высокочастотным преобразованием. В устройстве применены входной EMI-фильтр, выпрямитель, силовой ключ, цепи обратной связи, детектирования и защиты от перегрузки и перенапряжения. Частота преобразования составляет 60 кГц.
Выводы и назначение контактов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | Выход постоянного тока V3 |
| 6 | Выход постоянного тока +V2 |
| 7 | Выход постоянного тока COM |
| 8 | Выход постоянного тока +V1 |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ конденсаторами, включёнными параллельно.
- Допуск включает допуск установки, регулирование по линии и по нагрузке. Для соблюдения допуска рекомендуется нагрузка CH1 более 20% номинального тока для типов A, B и более 10% номинального тока для типов C, D.
- Регулирование по линии измеряется от низкого сетевого напряжения к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется при изменении нагрузки от 20% до 100% номинальной, при этом прочие выходы нагружены на 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона тока, но суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Время установки измеряется при холодном первом включении. Быстрое выключение и повторное включение может увеличить время установки.
- Снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
