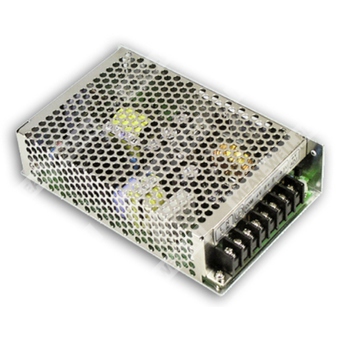

RT-85B - трехвыходной импульсный источник питания для промышленной электроники с универсальным сетевым входом.
Описание
RT-85B — это компактный трехканальный AC/DC источник питания серии RT-85, предназначенный для формирования стабилизированных выходных напряжений для промышленной автоматики, электронного оборудования и встраиваемых систем. Модель выполнена по схеме с универсальным входом переменного тока, естественным охлаждением за счет свободной конвекции и встроенными защитами от короткого замыкания, перегрузки и перенапряжения. Конструкция ориентирована на установку в составе конечного оборудования.
Расшифровка партномера RT-85B
| Обозначение | Значение |
| RT | Серия источников питания Mean Well RT |
| 85 | Номинальная мощность серии: 85 Вт |
| B | Исполнение модели с выходами 5 В, 12 В и -12 В |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Три выходных канала.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Индикатор наличия питания.
- Испытание на 100% нагрузке в режиме burn-in.
- Применение электролитических конденсаторов с длительным сроком службы на 105°C.
- Устойчивость к импульсному перенапряжению сети 300 В AC в течение 5 секунд.
- Рабочая температура до 70°C.
- Испытание на вибрацию 5G.
- Высокая эффективность, надежность и ресурс.
Выходные параметры
| Параметр |
CH1 |
CH2 |
CH3 |
| Выходное напряжение |
5 В |
12 В |
-12 В |
| Номинальный ток |
8 А |
3,5 А |
0,5 А |
| Диапазон регулировки тока |
0 ~ 10 А |
0 ~ 4 А |
0 ~ 1 А |
| Номинальная мощность |
88 Вт |
| Пульсации и шум, максимум |
80 мВ п-п |
120 мВ п-п |
120 мВ п-п |
| Диапазон подстройки напряжения |
CH1: 4,75 ~ 5,5 В |
| Допуск выходного напряжения |
±2,0% |
±5,0% |
±6,0% |
| Регулирование по сети |
±0,5% |
±1,0% |
±1,0% |
| Регулирование по нагрузке |
±1,0% |
±3,0% |
±6,0% |
| Время установки, время нарастания |
200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
18 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, 125 ~ 373 В DC |
| Устойчивость к импульсному перенапряжению | Выдерживает 300 В AC в течение 5 секунд без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Типичный КПД | 76% |
| Типичный входной ток | 2,5 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток | 50 А / 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) на выходе +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), уровень heavy industry, EAC TP TC 020 |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 2760,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 449,2 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,6 кг |
| Упаковка | 24 шт. / 15,4 кг / 0,83 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | Выход постоянного тока V3 |
| 6 | Выход постоянного тока +V2 |
| 7 | Выход постоянного тока COM |
| 8 | Выход постоянного тока +V1 |
Примечания
| 1 | Все параметры, специально не оговоренные, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке. Для соблюдения допуска рекомендуется, чтобы нагрузка CH1 была более 20% от номинального тока для типов A, B и более 10% для типов C, D. |
| 4 | Регулирование по сети измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 5 | Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки, при этом остальные выходы нагружены на 60% номинальной нагрузки. |
| 6 | Каждый выход может работать в пределах своего диапазона тока, однако суммарная выходная мощность не должна превышать номинальную. |
| 7 | Источник питания рассматривается как компонент для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 8 | Длительность времени установки измеряется при первом холодном включении. Частые циклы включения и выключения могут увеличить время установки. |
| 9 | Снижение допустимой температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
