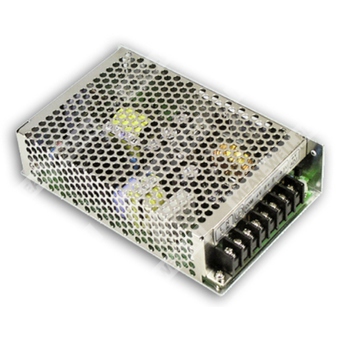

RT-85C - трехканальный импульсный источник питания для промышленной аппаратуры с универсальным входом и тремя стабилизированными выходами.
Назначение: AC/DC источник питания серии RT-85 для установки в промышленное и электронное оборудование, обеспечивающий три независимых выходных напряжения, защиту по перегрузке и перенапряжению, а также работу в широком диапазоне сетевого питания.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RT | Серия источников питания Mean Well RT |
| 85 | Номинальная мощность 85 Вт |
| C | Модификация с выходами 5 В, 15 В и −15 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Три выхода постоянного тока.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодный индикатор включения.
- Испытание при 100% полной нагрузке в процессе старения.
- Применение электролитических конденсаторов с ресурсом 105°C.
- Допуск перенапряжения сети до 300 В AC в течение 5 секунд без повреждения.
- Работа при повышенной температуре окружающей среды до 70°C.
- Испытание на вибрацию 5G.
- Высокая эффективность, увеличенный срок службы и высокая надежность.
Выходные параметры
| Параметр | CH1 | CH2 | CH3 |
|---|
| Выходное напряжение | 5 В | 15 В | −15 В |
| Номинальный ток | 7 А | 3 А | 0,5 А |
| Диапазон регулировки тока | 0 ~ 10 А | 0 ~ 4 А | 0 ~ 1 А |
| Номинальная мощность | 87,5 Вт |
| Пульсации и шум, максимум | 80 мВp-p | 120 мВp-p | 120 мВp-p |
| Диапазон регулировки напряжения | 4,75 ~ 5,5 В | для CH1 |
| Допуск по напряжению | ±2,0% | ±6,0% | +3%, −7% |
| Регулирование по линии | ±0,5% | ±1,0% | ±1,0% |
| Регулирование по нагрузке | ±1,0% | ±3,0% | ±6,0% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 264 В AC, 125 ~ 373 В DC |
|---|
| Переносимость сетевого перенапряжения | 300 В AC в течение 5 секунд без повреждения |
|---|
| Диапазон частоты сети | 47 ~ 63 Гц |
|---|
| Типичный КПД | 77% |
|---|
| Типичный входной ток | 2,5 А при 115 В AC / 1,5 А при 230 В AC |
|---|
| Пусковой ток | 50 А при 230 В AC, холодный старт |
|---|
| Ток утечки | < 2 мА / 240 В AC |
|---|
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
|---|
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
|---|
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
|---|
| Тип защиты при перенапряжении | Hiccup mode, автоматическое восстановление после устранения неисправности |
|---|
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
|---|
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
|---|
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −25 ~ +70°C |
|---|
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
|---|
| Температура и влажность хранения | −40 ~ +85°C, 10 ~ 95% RH |
|---|
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) на выходе +5 В |
|---|
| Высота эксплуатации | Снижение допустимой температуры на 3,5°C/1000 м при безвентиляторных моделях и 5°C/1000 м при моделях с вентилятором выше 2000 м |
|---|
Механические и монтажные данные
| Параметр | Значение |
|---|
| Габаритные размеры | 159 × 97 × 38 мм |
|---|
| Масса | 0,6 кг |
|---|
| Упаковка | 24 шт. / 15,4 кг / 0,83 CUFT |
|---|
| Схема охлаждения | Свободная конвекция воздуха |
|---|
| Частота преобразования | 60 кГц |
|---|
Наработка на отказ
| Параметр | Значение |
|---|
| MTBF | 2760,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 449,2 тыс. ч минимум по MIL-HDBK-217F (25°C) |
|---|
Схема выводов
| Номер вывода | Назначение |
|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | Выход постоянного тока V3 |
| 6 | Выход постоянного тока +V2 |
| 7 | Выход постоянного тока COM |
| 8 | Выход постоянного тока +V1 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. Для соблюдения допуска рекомендуется нагрузка CH1 более 20% номинального тока для типов A и B, и более 10% номинального тока для типов C и D.
- Регулирование по линии измеряется при переходе от низкой линии к высокой линии на номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки, при этом остальные выходы нагружены на 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона тока, однако суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Время установки измеряется при холодном первом пуске. Быстрое включение и выключение питания может привести к увеличению времени установки.
- Снижение допустимой температуры окружающей среды составляет 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
