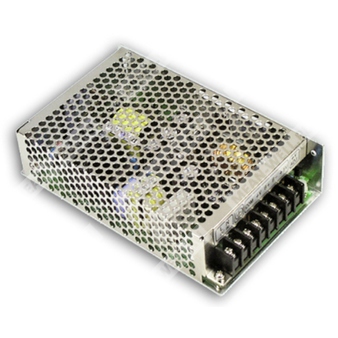

RT-85D - импульсный источник питания 85 Вт с тремя выходами для промышленной электроники и систем автоматизации.
RT-85D — это компактный AC/DC источник питания серии RT-85 с тремя выходными каналами, универсальным сетевым входом, защитами от перегрузки и перенапряжения, а также пассивным охлаждением за счёт естественной конвекции.
Расшифровка партномера
| Позиция | Значение |
| RT | Серия источников питания Mean Well RT |
| 85 | Номинальная мощность 85 Вт |
| D | Модификация с тремя выходами: 5 В, 24 В и 12 В |
Ключевые особенности
- Универсальный вход переменного тока полного диапазона.
- Три независимых выходных канала.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодный индикатор включения.
- Испытание на 100% нагрузке в режиме прогрева.
- Применение электролитических конденсаторов с ресурсом 105°C.
- Устойчивость к импульсному перенапряжению сети до 300 В переменного тока в течение 5 с.
- Работа при повышенной температуре окружающей среды до 70°C.
- Испытание на вибрацию 5G.
- Высокая эффективность, надёжность и длительный срок службы.
Выход
| Параметр | Значение для RT-85D |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Выход 3 | 12 В |
| Номинальный ток выхода 1 | 6 А |
| Номинальный ток выхода 2 | 2 А |
| Номинальный ток выхода 3 | 1 А |
| Диапазон тока выхода 1 | 0 ~ 10 А |
| Диапазон тока выхода 2 | 0 ~ 2.5 А |
| Диапазон тока выхода 3 | 0 ~ 1 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 80 мВп-п / 150 мВп-п / 120 мВп-п |
| Диапазон подстройки напряжения | CH1: 4.75 ~ 5.5 В |
| Допуск по напряжению | ±2.0% / ±5.0% / ±6.0% |
| Линейная стабилизация | ±0.5% / ±3.0% / ±6.0% |
| Нагрузочная стабилизация | ±1.0% / ±3.0% / ±6.0% |
| Установка, время нарастания | 500 мс, 20 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 100 мс / 230 В AC; 18 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В AC, 125 ~ 373 В DC |
| Допустимый импульс сети | 300 В AC в течение 5 с без повреждения |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 79% |
| Входной ток тип. | 1.5 А / 230 В AC; 2.5 А / 115 В AC |
| Пусковой ток тип. | 50 А при холодном запуске / 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | CH1: 5.75 ~ 6.75 В |
| Тип защиты при перенапряжении | Hiccup mode, автоматическое восстановление после устранения аварии |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2.0 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, общая длительность 60 мин. по осям X, Y, Z |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252 (Part1): 2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; тяжёлая промышленная среда; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 2760.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 449.2 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0.6 кг |
| Упаковка | 24 шт. / 15.4 кг / 0.83 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | NC |
| 5 | Выход DC V3 |
| 6 | Выход DC +V2 |
| 7 | Выход DC COM |
| 8 | Выход DC +V1 |
Примечания
- Если не указано иное, все параметры измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к параллельным конденсаторам 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию. Для соответствия допуску рекомендуется, чтобы нагрузка CH1 была выше 20% номинала для типов A и B и выше 10% номинала для типов C и D.
- Линейная стабилизация измеряется при изменении входного напряжения от минимального к максимальному при номинальной нагрузке.
- Нагрузочная стабилизация измеряется при изменении нагрузки от 20% до 100% номинальной, при этом прочие выходы нагружены до 60% номинала.
- Каждый выход может работать в пределах своего диапазона тока, однако суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Время установки измеряется при холодном старте. Быстрое включение и выключение может увеличивать время установки.
- Дерейтинг по температуре окружающей среды составляет 3.5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
