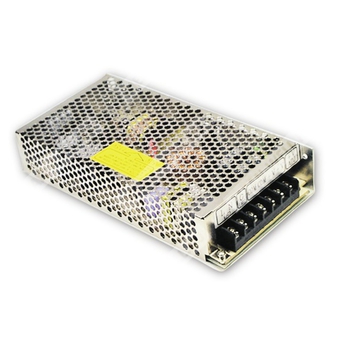

S-100F-15 - импульсный источник питания 100 Вт с одним выходом 15 В для промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| S | Серия источников питания S-100F |
| 100 | Номинальная мощность 100 Вт |
| F | Исполнение серии с фиксированной частотой преобразования и выбором диапазона входного напряжения переключателем |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
Источник питания S-100F-15 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 15 В для питания промышленной и электронной аппаратуры.
- Выбор диапазона входного напряжения переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при полной нагрузке перед поставкой.
- Фиксированная частота преобразования 83 кГц.
- Изоляция вход-выход, вход-земля и выход-земля.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 6,7 А |
| Диапазон тока | 0 ~ 6,7 А |
| Номинальная мощность | 100,5 Вт |
| Пульсации и шум | 125 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 30 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, выбор перемычкой или переключателем; 248 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 81% |
| Входной ток, тип. | 3,15 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 20 А / 115 В AC; 40 А / 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим Hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Режим Hiccup, автоматическое восстановление после устранения аварийного состояния |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 314,9 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,65 кг |
| Упаковка | 20 шт.; 14,2 кг; 0,8 куб. фута |
Стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | CSA60950-1 (только для 24 В), UL1012, UL60950-1, TUV EN60950-1 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измерены в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Для серии также указано: постоянная рабочая частота 83 кГц.
Дополнительные сведения
- Тип изделия: одноканальный импульсный источник питания.
- Охлаждение: свободная конвекция воздуха.
- Применение: промышленная электроника, системы автоматизации, питающие цепи электронных устройств.
