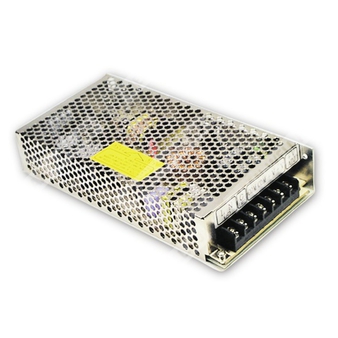

S-100F-24 — импульсный источник питания 24 В для промышленной электроники и систем автоматизации.
Назначение и краткое описание
Компонент S-100F-24 представляет собой одно-выходной импульсный источник питания мощностью 100 Вт с выходным напряжением 24 В постоянного тока. Изделие предназначено для питания промышленной электроники, средств автоматизации, телекоммуникационного и вспомогательного оборудования, где требуется стабилизированное напряжение постоянного тока, повышенная помехоустойчивость и встроенные защиты.
Источник питания выполнен с естественным охлаждением за счёт свободной конвекции воздуха. Диапазон входного переменного напряжения выбирается переключателем, что позволяет использовать изделие в сетях 115 В и 230 В переменного тока. Предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения, а также изоляция между входом, выходом и цепью заземления.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| S | Серия источников питания Mean Well |
| 100F | Серия S-100F, источник питания мощностью 100 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Испытание на 100 % нагрузке при прогреве.
- Фиксированная частота преобразования 83 кГц.
- Промышленное исполнение для длительной эксплуатации.
Выход
| Параметр | Значение для S-100F-24 |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4,5 А |
| Диапазон выходного тока | 0 ~ 4,5 А |
| Номинальная мощность | 108 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 21,6 ~ 26,4 В |
| Допуск по выходному напряжению | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установки, время нарастания | 1000 мс, 30 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение для S-100F-24 |
|---|
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, выбирается переключателем или джампером; 248 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 83 % |
| Потребляемый ток, типовое значение | 3,15 А при 115 В AC / 1,5 А при 230 В AC |
| Пусковой ток, типовое значение | Холодный старт: 20 А при 115 В AC / 40 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
Защиты
| Параметр | Значение для S-100F-24 |
|---|
| Перегрузка | 105 ~ 150 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение для S-100F-24 |
|---|
| Рабочая температура | -10 ~ +60 °C (с учётом зависимости от нагрузки) |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 314,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | CSA60950-1 (только для 24 В), UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса одного изделия | 0,65 кг |
| Упаковка | 20 шт. / 14,2 кг / 0,8 CUFT |
Подключение
| Номер контакта | Назначение |
|---|
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | FG |
| 4, 5 | AC/L |
| 6, 7 | AC/N |
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
