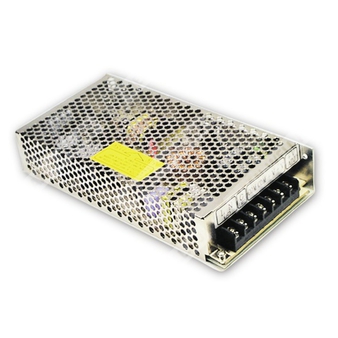

S-100F-5 — импульсный источник питания 100 Вт с одним выходом 5 В для промышленной электроники и систем автоматизации.
Назначение: сетевой AC/DC источник питания открытого исполнения с одним стабилизированным выходом 5 В, предназначенный для питания промышленной аппаратуры, средств автоматизации, электронных устройств и нагрузок постоянного тока.
Расшифровка партномера
| Позиция | Значение |
| S | Серия источников питания Mean Well S |
| 100F | Модельный ряд мощностью 100 Вт, исполнение серии F |
| 5 | Номинальное выходное напряжение 5 В |
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота преобразования 83 кГц.
Выход
| Параметр | Значение для S-100F-5 |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0 ~ 20 А |
| Номинальная мощность | 100 Вт |
| Диапазон подстройки выходного напряжения | 4,5 ~ 5,5 В |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 30 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбирается перемычкой или переключателем; 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 76% |
| Входной ток | 3,15 А при 115 В переменного тока; 1,5 А при 230 В переменного тока |
| Пусковой ток | Холодный старт: 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
Защита
| Параметр | Значение для S-100F-5 |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом кривой снижения допустимой нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | CSA60950-1 (только для 24 В), UL1012, UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 314,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,65 кг |
| Упаковка | 20 шт.; 14,2 кг; 0,8 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
