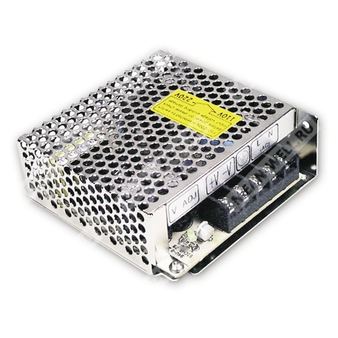

S-15-12 - 15-ваттный одно выходной импульсный источник питания с выходом 12 В.
Назначение: AC/DC источник питания открытого исполнения для промышленной аппаратуры и электронных устройств.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| S | Серия S |
| 15 | Номинальная мощность 15 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
Импульсный источник питания серии S-15 с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В. Имеет широкий диапазон входного напряжения, естественное воздушное охлаждение, защиту от короткого замыкания и перегрузки, а также фиксированную частоту коммутации 37 кГц.
Основные особенности
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- 100% прогонка под полной нагрузкой.
- Фиксированная частота переключения 37 кГц.
- Высокая надежность.
- Металлический корпус открытого исполнения.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,3 А |
| Диапазон тока | 0 ... 1,3 А |
| Номинальная мощность | 15,6 Вт |
| Пульсации и шум | 50 мВ пик-пик |
| Диапазон подстройки напряжения | 10,8 ... 13,2 В |
| Стабилизация по входному напряжению | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания и удержания | 200 мс, 100 мс, 30 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 132 В переменного тока / 170 ... 264 В переменного тока, выбор переключателем; 240 ... 370 В постоянного тока |
| Диапазон частоты сети | 47 ... 63 Гц |
| КПД типовой | 68% |
| Потребляемый ток | 0,5 А при 115 В AC / 0,25 А при 230 В AC |
| Пусковой ток | Холодный старт: 15 А при 115 В AC / 30 А при 230 В AC |
| Ток утечки | < 0,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ... 150% от номинальной выходной мощности |
| Тип защиты | Складка тока с самовосстановлением после устранения аварийного режима |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10 ... +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура хранения | −20 ... +85 °C |
| Влажность хранения | 10 ... 95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z в течение 60 мин. на каждую ось |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | Конструкция согласно UL1012 |
| Испытательное напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
ЭМС
| Параметр | Значение |
| Помехоэмиссия | Проектирование согласно FCC Part 15, класс B, по проводимым помехам и излучению |
MTBF
| Параметр | Значение |
| Наработка на отказ | 522,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Исполнение | Открытое шасси, металлический корпус |
| Крепление | Монтажные отверстия под M3 |
Подключение
| Номер контакта | Назначение |
| 1 | Выход постоянного напряжения +V |
| 2 | Выход постоянного напряжения -V |
| 3 | Заземление FG |
| 4, 5 | Вход переменного тока |
Упаковка
| Параметр | Значение |
| Масса | 0,31 кг |
| Упаковка | 45 шт. / 15 кг / 0,9 куб. фут. |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по входному напряжению и стабилизацию по нагрузке.
