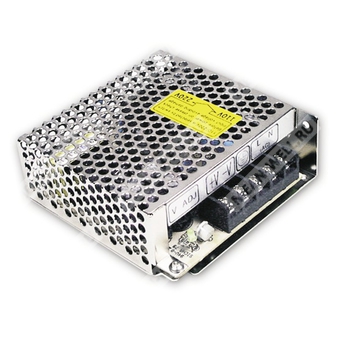

S-15-24 - импульсный источник питания 24 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| S |
Серия источников питания Mean Well S |
| 15 |
Номинальная выходная мощность 15 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и особенности
Компонент S-15-24 представляет собой компактный одноканальный импульсный источник питания с одним выходом, предназначенный для питания электронной аппаратуры постоянным напряжением 24 В. Устройство рассчитано на работу от сети переменного тока с выбором диапазона входного напряжения переключателем, а также от входного постоянного напряжения в указанном диапазоне. Применяется в промышленной электронике, системах автоматизации, телекоммуникационном и общем электронном оборудовании.
Особенности:
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт естественной конвекции воздуха.
- Испытание под полной нагрузкой в течение 100% времени обкатки.
- Фиксированная частота коммутации 37 кГц.
- Компактное исполнение для монтажа в ограниченном объёме.
- Высокая надёжность.
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
0,7 А |
| Диапазон выходного тока |
0 … 0,7 А |
| Номинальная выходная мощность |
16,8 Вт |
| Диапазон подстройки выходного напряжения |
21,6 … 26,4 В |
| Уровень пульсаций и шума |
100 мВ пик-пик |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, нарастания и удержания |
200 мс, 100 мс, 30 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 … 132 В переменного тока / 170 … 264 В переменного тока, выбор переключателем; 240 … 370 В постоянного тока |
| Диапазон входной частоты |
47 … 63 Гц |
| Типовая эффективность |
72% |
| Входной ток |
0,25 А при 230 В переменного тока |
| Пусковой ток |
Холодный старт: 15 А при 115 В переменного тока; 30 А при 230 В переменного тока |
| Ток утечки |
< 0,5 мА при 240 В переменного тока |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
105 … 150% от номинальной выходной мощности |
| Тип защиты |
Схема ограничения тока с обратным ходом; восстановление происходит автоматически после устранения аварийного режима |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 … +60 °C |
| Рабочая влажность |
20 … 90% RH, без конденсации |
| Температура хранения |
-20 … +85 °C |
| Влажность хранения |
10 … 95% RH, без конденсации |
| Температурный коэффициент |
0,02%/°C в диапазоне 0 … 50 °C |
| Вибрация |
10 … 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход / выход: 1,5 кВ переменного тока; вход / корпус: 1,5 кВ переменного тока; выход / корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход / выход, вход / корпус, выход / корпус: 100 МОм / 500 В постоянного тока |
Соответствие стандартам и ЭМС
| Параметр |
Значение |
| Нормативная база по безопасности |
Проектирование с учётом UL1012 |
| Проводимые и излучаемые помехи |
Проектирование в соответствии с классом B по проводимым помехам FCC Part 15 |
| Категория по безопасности и ЭМС |
Безопасность и ЭМС |
Ресурс, габариты и упаковка
| Параметр |
Значение |
| MTBF |
522,1 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
99 × 97 × 36 мм (Д × Ш × В) |
| Масса и упаковка |
0,31 кг; 45 шт. / 15 кг / 0,9 куб. фута |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
Выход постоянного тока +V |
| 2 |
Выход постоянного тока -V |
| 3 |
Заземление корпуса FG |
| 4, 5 |
Вход переменного тока |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
