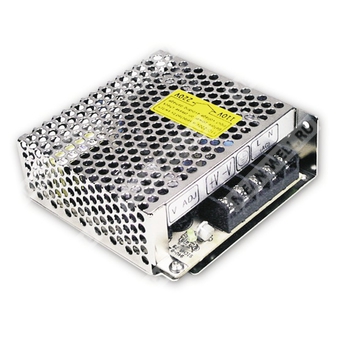

S-15-5 - компактный импульсный источник питания открытого исполнения на 5 В для промышленной аппаратуры.
S-15-5 — одноканальный импульсный источник питания серии S-15 мощностью 15 Вт с универсальным сетевым входом, фиксированным выходом 5 В и естественным воздушным охлаждением.
Расшифровка партномера
| Партномер | Расшифровка |
| S-15-5 | Источник питания серии S-15, мощность 15 Вт, выходное напряжение 5 В |
Особенности
- Универсальный диапазон входного напряжения, выбираемый переключателем.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- 100% прогон под полной нагрузкой.
- Фиксированная частота переключения 37 кГц.
- Компактное исполнение.
- Повышенная надёжность.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0…3 А |
| Номинальная мощность | 15 Вт |
| Регулировка выходного напряжения | 4,75…5,5 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания и удержания | 200 мс, 100 мс, 30 мс при полной нагрузке |
| Пульсации и шум | 50 мВ п-п |
| Допуск выходного напряжения | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…132 В переменного тока / 170…264 В переменного тока, выбирается переключателем; 240…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД, типовое значение | 65% |
| Потребляемый ток | 0,5 А при 115 В переменного тока / 0,25 А при 230 В переменного тока |
| Пусковой ток, максимальный | 15 А при 115 В переменного тока; 30 А при 230 В переменного тока |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты | Ограничение тока с обратным ходом; восстановление автоматически после устранения аварийного режима |
| Короткое замыкание | Предусмотрена защита |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,02%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход/выход: 1,5 кВ AC; вход/корпус: 1,5 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | Проектирование с учётом UL1012 |
| ЭМС | Проектирование с учётом FCC Part 15, класс B, по кондуктивным помехам и излучению |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 522,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,31 кг |
| Упаковка | 45 шт. / 15 кг / 0,9 куб. фута |
Подключение
| Номер контакта | Назначение |
| 1 | Выход постоянного напряжения +V |
| 2 | Выход постоянного напряжения -V |
| 3 | Заземление корпуса FG |
| 4, 5 | Вход переменного тока |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
