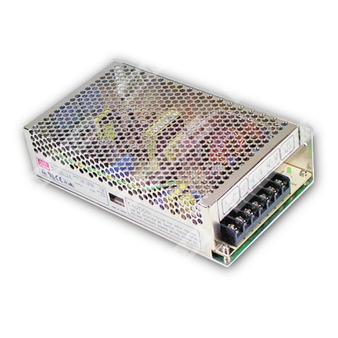

S-150-15 — импульсный одноканальный источник питания 150 Вт с выходом 15 В для промышленной электроники.
Расшифровка партномера
| S | Серия источников питания |
| 150 | Номинальная мощность 150 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
Источник питания Mean Well серии S-150 представляет собой импульсный AC/DC преобразователь с одним выходом, предназначенный для питания промышленной электронной аппаратуры постоянным стабилизированным напряжением 15 В. Модель S-150-15 рассчитана на номинальную мощность 150 Вт, имеет широкий диапазон входного сетевого напряжения, переключаемый с помощью переключателя, и оснащена защитой от короткого замыкания, перегрузки и перенапряжения. Охлаждение осуществляется за счет свободной конвекции воздуха.
Особенности
- Переключаемый диапазон входного переменного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Испытание на 100 % нагрузке.
- Фиксированная частота коммутации 25 кГц.
- Двухлетняя гарантия.
Выход
| Выходное напряжение | 15 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0 ~ 10 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум, не более | 180 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Нестабильность по сети | ±1,0 % |
| Нестабильность по нагрузке | ±0,3 % |
| Время установки, время нарастания | 100 мс, 50 мс при полной нагрузке |
| Время удержания | 28 мс при полной нагрузке |
| Допуск выходного напряжения | ±0,3 % |
Вход
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбор переключателем; 248 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 84 % |
| Потребляемый ток, тип. | 3,2 А при 115 В переменного тока / 1,6 А при 230 В переменного тока |
| Пусковой ток, тип. | 35 А при холодном запуске |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защита
| Перегрузка | 105 ~ 150 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 17,25 ~ 20,3 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Рабочая температура | −10 ~ +60 °C (с учетом зависимости от нагрузки по кривой снижения мощности) |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | −20 ~ +85 °C, 10 ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
Надежность, габариты и упаковка
| MTBF | 286,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 16 шт. / 13,8 кг / 0,95 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Если источник питания закорочен без нагрузки, он автоматически восстанавливается после устранения короткого замыкания.
Назначение выводов
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
