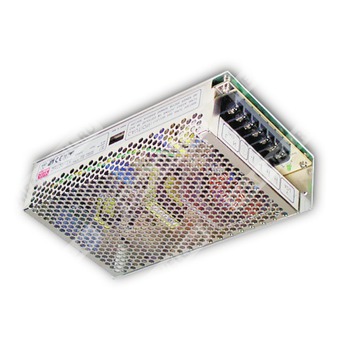

S-150-24 - импульсный источник питания 24 В постоянного тока мощностью 150 Вт для промышленного применения.
S-150-24 — источник питания серии S-150 с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное выходное напряжение 24 В постоянного тока при мощности до 156 Вт.
Расшифровка партномера
| S | Серия источников питания Mean Well S-150 |
| 150 | Номинальная мощность класса 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Выбор входного диапазона переменного напряжения переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота переключения 25 кГц.
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 6,5 А |
| Диапазон регулировки выходного напряжения | 21 ~ 28 В |
| Номинальная мощность | 156 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,2% |
| Время установки, время нарастания | 100 мс, 50 мс при полной нагрузке |
| Время удержания | 28 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбирается переключателем; 248 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Типичный КПД | 85% |
| Типичный входной ток | 3,2 А при 115 В переменного тока / 1,6 А при 230 В переменного тока |
| Пусковой ток | 35 А при холодном пуске |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защита
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 30 ~ 34,8 В |
| Алгоритм защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность, размеры и упаковка
| MTBF | 286,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,8 кг / 0,95 куб. фута |
Назначение выводов
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление корпуса FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При коротком замыкании источника питания без нагрузки восстановление происходит автоматически после устранения короткого замыкания.
