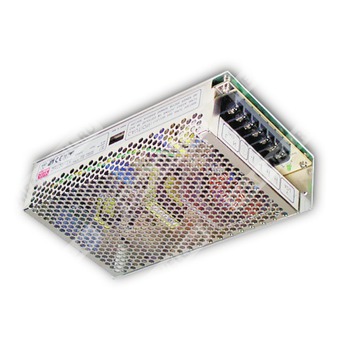

S-150-27 - импульсный источник питания 150 Вт с одним выходом 27 В для промышленной электроники.
Описание
Компонент S-150-27 представляет собой импульсный источник питания серии S-150 с одним выходом постоянного напряжения 27 В и номинальной мощностью 150 Вт. Предназначен для питания промышленной и электронной аппаратуры от сети переменного тока с выбором диапазона входного напряжения переключателем. Охлаждение осуществляется свободной конвекцией воздуха.
Ключевые особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Испытание под полной нагрузкой в течение 100% времени.
- Фиксированная частота преобразования 25 кГц.
Расшифровка партномера
| Партномер | Расшифровка |
| S | Серия источников питания Mean Well S |
| 150 | Номинальная мощность 150 Вт |
| 27 | Выходное напряжение 27 В |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 5,6 А |
| Диапазон выходного тока | 0 ~ 5,6 А |
| Номинальная мощность | 151,2 Вт |
| Диапазон подстройки выходного напряжения | 24 ~ 30 В |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,2% |
| Время установки, нарастания | 100 мс, 50 мс при полной нагрузке |
| Время удержания | 28 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбор переключателем; 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 86% |
| Потребляемый ток переменного тока типовой | 1,6 А при 230 В переменного тока |
| Пусковой ток типовой | Холодный старт 35 А |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 31,1 ~ 36,45 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10 ~ +60 °C (с учетом графика снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1, одобрено |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 286,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 16 шт. / 13,8 кг / 0,95 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | FG, защитное заземление |
| 4, 5 | Выход постоянного тока −V |
| 6, 7 | Выход постоянного тока +V |
График снижения нагрузки
| Исполнение | Условия снижения нагрузки |
| S-150-5 ~ 12 | Естественная конвекция |
| S-150-15 ~ 48 | Естественная конвекция |
| S-150-5 ~ 12 | Принудительное воздушное охлаждение |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Если источник питания закорочен без нагрузки, он автоматически восстановится после устранения короткого замыкания.
