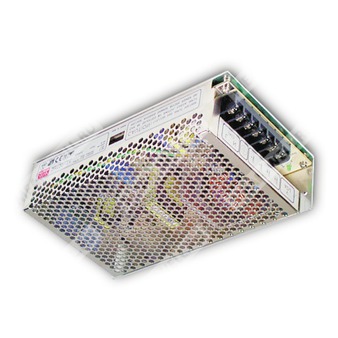

S-150-48 - источник питания 48 В, 153,6 Вт для промышленной автоматики с защитой от перегрузки, перенапряжения и короткого замыкания.
Расшифровка партномера
| Обозначение | Значение |
|---|
| S | Серия импульсных источников питания Mean Well |
| 150 | Номинальная мощность 150 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
Импульсный однотактный источник питания серии S-150 с одним выходом, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 48 В для промышленной и электронной аппаратуры.
Особенности
- Выбор диапазона входного переменного напряжения переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание под полной нагрузкой в течение 100% времени burn-in.
- Фиксированная частота переключения 25 кГц.
- Двухлетний гарантийный срок в документе указан, но в данном описании не приводится.
Выход
| Параметр | Значение |
|---|
| Выходное постоянное напряжение | 48 В |
| Номинальный ток | 3,2 А |
| Диапазон тока | 0 ~ 3,2 А |
| Номинальная мощность | 153,6 Вт |
| Диапазон регулировки выходного напряжения | 43 ~ 53 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,2% |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбирается переключателем; 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 87% |
| Входной ток типовой | 1,6 А при 230 В переменного тока |
| Пусковой ток типовой | Холодный пуск 35 А |
| Ток утечки | <3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Действие при перегрузке | Отключение выходного напряжения с автоматическим восстановлением после повторного включения питания |
| Перенапряжение | 55,2 ~ 64,8 В |
| Действие при перенапряжении | Отключение выходного напряжения с восстановлением после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и электрическая прочность
| Параметр | Значение |
|---|
| MTBF | 286,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструкция и механические данные
| Параметр | Значение |
|---|
| Габариты | 199 × 110 × 50 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,8 кг; 0,95 CUFT |
| Тип охлаждения | Свободная конвекция воздуха |
| Частота преобразования | 25 кГц |
Подключение
| Номер вывода | Назначение |
|---|
| 1 | Вход переменного тока AC/L |
| 2 | Вход переменного тока AC/N |
| 3 | Заземление FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- При коротком замыкании источника питания без нагрузки он автоматически восстанавливается после устранения короткого замыкания.
