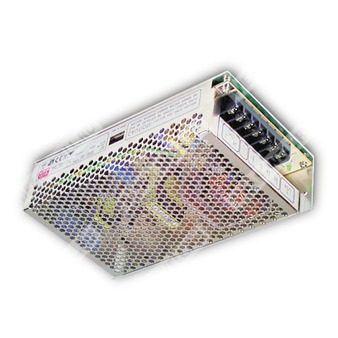

S-150-5 — импульсный источник питания с одним выходом 5 В, мощностью 150 Вт.
Назначение и особенности
S-150-5 представляет собой однотактный импульсный источник питания серии S-150 для промышленного применения. Устройство обеспечивает стабилизированное постоянное выходное напряжение 5 В при высокой выходной мощности до 150 Вт, оснащено защитой от короткого замыкания, перегрузки и перенапряжения, а также рассчитано на работу с универсальным входом переменного тока с переключаемым диапазоном.
Источник питания выполнен с охлаждением за счет свободной конвекции воздуха, имеет фиксированную частоту переключения 25 кГц и допускает установку как при естественном, так и при принудительном охлаждении в зависимости от режима дерейтинг-кривой.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| S | Серия источников питания Mean Well S |
| 150 | Номинальная мощность 150 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Основные сведения
| Параметр | Значение |
| Серия | S-150 |
| Тип | Импульсный источник питания с одним выходом |
| Номинальная выходная мощность | 150 Вт |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 30 А |
| Диапазон регулировки выходного напряжения | 4,5…5,5 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Охлаждение | Свободная конвекция воздуха |
| Частота преобразования | 25 кГц |
Выход
| Параметр | Значение для S-150-5 |
| Номинальное напряжение | 5 В |
| Номинальный ток | 30 А |
| Диапазон тока | 0…30 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум, максимум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 4,5…5,5 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 100 мс, 50 мс при полной нагрузке |
| Время удержания | 28 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…132 В переменного тока / 176…264 В переменного тока, переключение переключателем; 248…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| КПД, типовое значение | 78% |
| Входной ток, типовой | 3,2 А при 115 В переменного тока / 1,6 А при 230 В переменного тока |
| Пусковой ток, типовой | 35 А при холодном старте |
| Ток утечки | <3,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 286,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 110 × 50 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,8 кг; 0,95 CUFT |
Подключение
| Номер контакта | Назначение |
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | Заземление FG |
| 4, 5 | Выход DC, -V |
| 6, 7 | Выход DC, +V |
Сертификация и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012, UL60950-1, TUV EN60950-1 |
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 25 кГц.
- Двухлетняя гарантия.
Примечания
| № | Текст примечания |
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включённых параллельно. |
| 3 | Допуск включает настройку, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Если источник питания закорочен без нагрузки, он автоматически восстанавливается после устранения короткого замыкания. |
