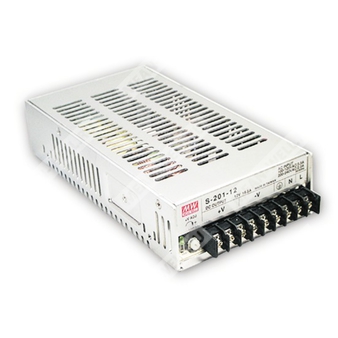

S-201-24 — импульсный источник питания 24 В постоянного тока для промышленной аппаратуры и систем автоматики.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| S |
S |
Серия источников питания Mean Well |
| 201 |
201 |
Модельный ряд с выходной мощностью около 200 Вт |
| 24 |
24 |
Номинальное выходное напряжение 24 В постоянного тока |
Назначение и особенности
Источник питания S-201-24 относится к серии S-201 и предназначен для преобразования сетевого переменного напряжения в стабилизированное
24 В DC для питания промышленной электроники, средств автоматизации, измерительной и коммутационной аппаратуры.
Модель выполнена как одноканальный импульсный источник питания с переключаемым диапазоном входного напряжения, естественным охлаждением и встроенными защитами
от короткого замыкания, перегрузки и перегрева.
Features / Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защиты: короткое замыкание, перегрузка, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузке при прогреве.
- Компактное исполнение и малый вес.
- Фиксированная частота преобразования 25 кГц.
- Низкая стоимость.
- Высокая надёжность.
- Номинальное выходное напряжение 24 В DC.
Выход
| Параметр |
Значение для S-201-24 |
| Постоянное выходное напряжение |
24 В |
| Номинальный ток |
8,3 А |
| Диапазон тока |
0 ~ 8,3 А |
| Номинальная мощность |
199,2 Вт |
| Диапазон регулировки выходного напряжения |
20 ~ 26,4 В |
| Нестабильность по линии |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
| Время установления, нарастания и удержания |
200 мс, 100 мс, 20 мс при полной нагрузке |
| Пульсации и шум |
150 мВ п-p |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 180 ~ 264 В AC, переключение; 254 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| КПД тип. |
83% |
| Входной ток |
4,5 А при 115 В AC; 2,5 А при 230 В AC |
| Пусковой ток, макс. |
50 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки |
<3,5 мА / 240 В AC |
Защиты
| Вид защиты |
Порог / условие |
Принцип работы |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
27,6 ~ 32,4 В |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
90 °C, датчик внутренней температуры окружающей среды |
Отключение выходного напряжения, восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход–выход |
1,5 кВ AC |
| Испытательное напряжение изоляции вход–корпус |
1,5 кВ AC |
| Испытательное напряжение изоляции выход–корпус |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +50 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
0,03% / °C, от 0 до 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
271,9 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр |
Значение |
| Размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
0,93 кг |
| Упаковка |
12 шт.; 12 кг; 0,92 куб. фута |
Конструкция и подключение
| Контакт |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 ~ 6 |
DC выход −V |
| 7 ~ 9 |
DC выход +V |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, нестабильность по линии и нестабильность по нагрузке.
