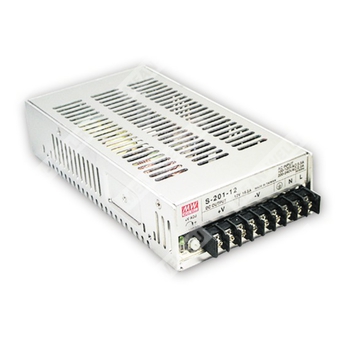

S-201-27CO - импульсный источник питания 27 В постоянного тока с регулируемым выходом и защитами.
Импульсный источник питания серии S-201 с одним выходом, номинальным напряжением 27 В, предназначенный для питания промышленной электроники, автоматизации и телекоммуникационного оборудования.
Расшифровка партномера
| Партномер | Расшифровка |
| S-201 | Серия импульсных источников питания Mean Well, 200 Вт, один выход |
| 27 | Номинальное выходное напряжение 27 В |
| CO | Исполнение для промышленного применения в составе серии S-201; в документе отдельно не расшифровано |
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки и перегрева.
- Охлаждение за счёт естественной конвекции.
- Испытание на 100% полной нагрузки при прогоне.
- Компактное исполнение и малый вес.
- Фиксированная частота преобразования 25 кГц.
- Низкая стоимость при высокой надёжности.
Выход
| Параметр | Значение для S-201-27 |
| Выходное напряжение постоянного тока | 27 В |
| Номинальный выходной ток | 7,4 А |
| Диапазон выходного тока | 0–7,4 А |
| Номинальная мощность | 199,8 Вт |
| Диапазон подстройки выходного напряжения | 26–32 В |
| Нестабильность по напряжению от сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания и удержания | 200 мс, 100 мс, 20 мс при полной нагрузке |
| Пульсации и шум | 200 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–132 В переменного тока / 180–264 В переменного тока, переключение; 254–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД типовой | 83% |
| Входной ток | 4,5 А при 115 В переменного тока; 2,5 А при 230 В переменного тока |
| Пусковой ток | 50 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | Менее 3,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 33,7–39,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Срабатывание при 90 °C, контроль по внутренней температуре окружающей среды (RTH3) |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −10…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и соответствие
| Параметр | Значение |
| MTBF | 271,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | Проектирование в соответствии с UL1950 |
| Эмиссия помех | Проектирование в соответствии с FCC Part15 J, класс A |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 0,93 кг |
| Упаковка | 12 шт.; 12 кг; 0,92 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Переменный ток, фаза |
| 2 | Переменный ток, нейтраль |
| 3 | Заземление корпуса |
| 4–6 | Отрицательный вывод постоянного тока |
| 7–9 | Положительный вывод постоянного тока |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
