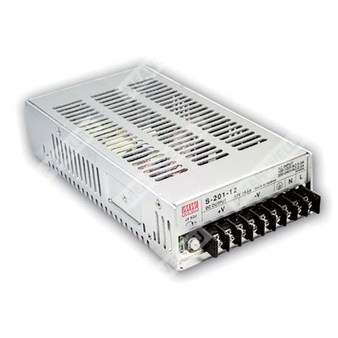

S-201-48 - импульсный источник питания 48 В постоянного тока для промышленной аппаратуры.
Назначение: одноканальный сетевой AC/DC источник питания серии S-201 с фиксированным выходом 48 В, предназначенный для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция |
Расшифровка |
| S |
Серия источников питания Mean Well |
| 201 |
Серия с номинальной выходной мощностью порядка 200 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защиты от короткого замыкания, перегрузки и перегрева.
- Охлаждение за счёт естественной конвекции.
- Испытание на 100% полной нагрузке с прогревом.
- Компактное исполнение и малый вес.
- Фиксированная частота переключения 25 кГц.
- Низкая стоимость.
- Высокая надёжность.
- Срок службы MTBF: 271,9 тыс. часов минимум по MIL-HDBK-217F при 25 °C.
Выход
| Параметр |
Значение |
| Выходное напряжение постоянного тока |
48 В |
| Номинальный ток |
4,2 А |
| Диапазон тока |
0 ~ 4,2 А |
| Номинальная мощность |
201,6 Вт |
| Диапазон подстройки выходного напряжения |
41 ~ 56 В |
| Нестабильность по линии |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
| Время установки, нарастания, удержания |
200 мс, 100 мс, 20 мс при полной нагрузке |
| Пульсации и шум |
240 мВ п-п |
| Допуск |
Включает настройку, нестабильность по линии и нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 180 ~ 264 В AC переключением, 254 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД типовой |
84% |
| Входной ток |
4,5 А при 115 В AC; 2,5 А при 230 В AC |
| Пусковой ток, максимум |
50 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки |
<3,5 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
57,6 ~ 67,2 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева |
90 °C, обнаружение по внутренней температуре окружающей среды на месте установки датчика RTH3 |
| Тип защиты от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение |
Вход-выход: 1,5 кВ AC; вход-корпус: 1,5 кВ AC; выход-корпус: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500 В DC |
| Стандарты безопасности |
Проектирование в соответствии с UL1950 |
| ЭМИ по кондуктивным и излучаемым помехам |
Проектирование в соответствии с FCC Part 15J, класс A по проводимым помехам |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +50 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
0,93 кг |
| Упаковка |
12 шт.; 12 кг; 0,92 куб. фута |
Подключение
| Номер контакта |
Назначение |
| 1 |
Переменный ток, L |
| 2 |
Переменный ток, N |
| 3 |
Заземление корпуса |
| 4 ~ 6 |
Выход постоянного тока, минус |
| 7 ~ 9 |
Выход постоянного тока, плюс |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, нестабильность по линии и нестабильность по нагрузке.
