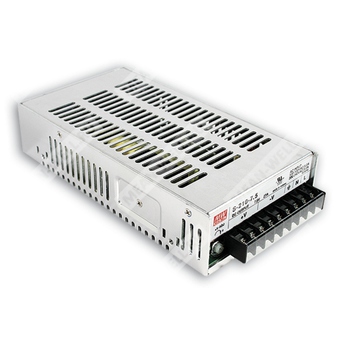

S-210-12 - импульсный источник питания 12 В для промышленной аппаратуры и систем автоматики.
Общее описание
Модуль S-210-12 представляет собой одно-выходной импульсный источник питания мощностью 204 Вт серии S-210, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В. Изделие ориентировано на применение в промышленной электронике, системах управления, телекоммуникационном и технологическом оборудовании, где требуются высокая надежность, фиксированная частота коммутации и встроенные функции защиты.
Модель S-210-12 относится к серии источников питания с выбираемым переключателем диапазоном входного напряжения 88–132 В AC / 176–264 В AC, а также 248–370 В DC. Выходное напряжение — 12 В, номинальный выходной ток — 17 А.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| S-210 | Серия одно-выходных импульсных источников питания мощностью 210 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Ключевые особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Испытание на 100 % нагрузке при прогоне.
- Фиксированная частота переключения 90 кГц.
- Высокая надежность и низкая стоимость.
- Одно-выходная конфигурация.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 17 А |
| Диапазон тока нагрузки | 0–17 А |
| Номинальная мощность | 204 Вт |
| Диапазон подстройки выходного напряжения | 10–13,2 В |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск выходного напряжения | ±1,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±0,5 % |
| Время включения и нарастания | 1000 мс, 20 мс при 230 В AC / 1000 мс, 20 мс при 115 В AC при полной нагрузке |
| Время удержания | 20 мс при 230 В AC / 20 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88–132 В AC / 176–264 В AC, переключение |
| Диапазон входного постоянного напряжения | 248–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД | 83 % |
| Потребляемый ток | 4,2 А при 115 В AC / 2,5 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC / 50 А при 230 В AC |
| Ток утечки | < 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–150 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим с повторными попытками включения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8–16,2 В |
| Тип защиты от перенапряжения | Режим с повторными попытками включения, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Режим с повторными попытками включения, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+50 °C |
| Рабочая влажность | 20–90 % относительной влажности, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95 % относительной влажности |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 утвержден |
| Испытательное напряжение | I/P–O/P: 3 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
Механические данные
| Параметр | Значение |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 0,95 кг |
| Упаковка | 12 шт.; 12,4 кг; 0,92 куб. фута |
| MTBF | 244,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4–6 | Выход постоянного напряжения, минус |
| 7–9 | Выход постоянного напряжения, плюс |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск, нестабильность по сети и нестабильность по нагрузке.
Дополнительные сведения
- Поддерживается выбор диапазона входного напряжения переключателем.
- Конструкция рассчитана на промышленное применение в составе стационарных установок.
- Встроены цепи обнаружения, ограничения пускового тока, фильтрации и управления ШИМ.
