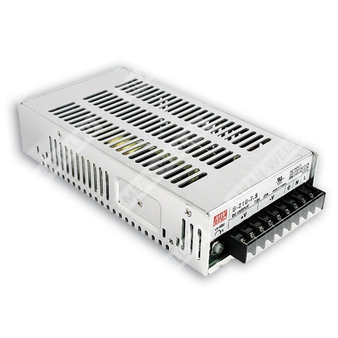

S-210-24 - импульсный источник питания 210 Вт с одним выходом на 24 В.
Источник питания S-210-24 представляет собой промышленный AC/DC преобразователь с одним стабилизированным выходом 24 В, номинальной мощностью 211,2 Вт и расширенным набором защит: от короткого замыкания, перегрузки, перенапряжения и перегрева. Предназначен для питания промышленной автоматики, систем управления и нагрузки постоянного тока.
Расшифровка партномера
| S-210 | Серия импульсных источников питания Mean Well |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Входной диапазон переменного напряжения выбирается переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Проверка на 100% при полной нагрузке.
- Фиксированная частота переключения 90 кГц.
- Высокая надежность.
- Срок службы в каталожной спецификации: 2 года.
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 8,8 А |
| Диапазон выходного тока | 0 ~ 8,8 А |
| Номинальная мощность | 211,2 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 20 ~ 26,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки и нарастания | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Вход
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC переключателем; 248 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовое | 87% |
| Входной ток типовой | 2,5 А при 230 В AC |
| Пусковой ток типовой | 50 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Защита
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Рабочая температура | -20 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Средняя наработка на отказ | 244,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 0,95 кг |
| Упаковка | 12 шт.; 12,4 кг; 0,92 куб. фута |
Механическое исполнение
| Корпус | Case No. 912E |
| Единицы размеров | мм |
| Клеммы | 1: AC/L; 2: AC/N; 3: FG; 4~6: выход DC -V; 7~9: выход DC +V |
| Подстройка | Регулировка выходного напряжения: +V ADJ. |
| Световая индикация | LED |
| Охлаждение | Естественная конвекция для 5~12 В; принудительное охлаждение 18 CFM, L=10 см для 5~12 В; естественная конвекция для 13,5~48 В |
| Частота преобразования | fosc: 90 кГц |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно включенными конденсаторами.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
