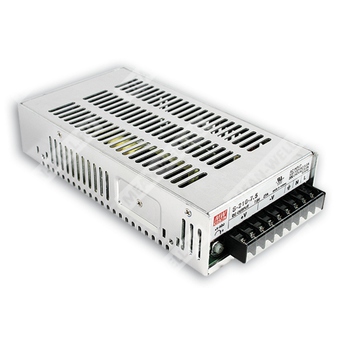

S-210-27 — импульсный источник питания 210 Вт с одним выходом 27 В для промышленной электроники.
S-210-27 — это сетевой импульсный источник питания серии S-210 с одним стабилизированным выходом 27 В постоянного тока, рассчитанный на мощность до 210,6 Вт и применение в промышленной аппаратуре.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| S | Серия источников питания |
| 210 | Номинальная мощность серии: 210 Вт |
| 27 | Выходное напряжение: 27 В постоянного тока |
Назначение и особенности
- Одновыходной источник питания мощностью 210,6 Вт.
- Выходное напряжение 27 В постоянного тока.
- Переключаемый диапазон входного напряжения переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Проверка 100% под полной нагрузкой.
- Фиксированная частота переключения 90 кГц.
- Высокая надежность и низкая стоимость.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 7,8 А |
| Диапазон выходного тока | 0 ~ 7,8 А |
| Номинальная выходная мощность | 210,6 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 26 ~ 29 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±1,0% |
| Время установки, время нарастания | 1000 мс, 20 мс при 230 В переменного тока; 1000 мс, 20 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока; 20 мс при 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока переключением; 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Тип КПД | 87% |
| Входной ток | 2,5 А при 230 В переменного тока |
| Пусковой ток | 50 А при 230 В переменного тока |
| Ток утечки | <3,5 мА при 240 В переменного тока |
| Номинальный входной ток | 4,2 А при 115 В переменного тока |
| Тип КПД, по таблице | 87% |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты — режим с повторными попытками восстановления, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,05 ~ 36,45 В; тип защиты — режим с повторными попытками восстановления, автоматическое восстановление после устранения неисправности |
| Перегрев | Режим с повторными попытками восстановления, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +50 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарт безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
Ресурс, размеры и упаковка
| Параметр | Значение |
| MTBF | 244,7 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 0,95 кг |
| Упаковка | 12 шт.; 12,4 кг; 0,92 куб. фута |
Механическое исполнение
Корпус типа Case No. 912E, единицы измерения: мм. Предусмотрено подключение входа переменного тока, защитного заземления и выхода постоянного тока на клеммной колодке. Имеется регулировка выходного напряжения и светодиодный индикатор состояния.
Подключение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | DC OUTPUT -V |
| 7 ~ 9 | DC OUTPUT +V |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
Дополнительные сведения
| Параметр | Значение |
| Частота преобразования | 90 кГц |
| Тип охлаждения | Естественная конвекция; для части режимов предусмотрено принудительное охлаждение 18 CFM |
| Ориентация воздушного потока | По направлению, указанному в механическом чертеже |
