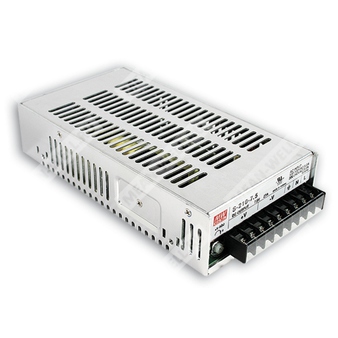

S-210-48 - импульсный источник питания 210 Вт с одним выходом 48 В для промышленной электроники и автоматики.
Расшифровка партномера
| Параметр |
Значение |
| Серия |
S-210 |
| Исполнение |
Одно выходное |
| Номинальное выходное напряжение |
48 В |
| Назначение |
Импульсный источник питания |
Краткое назначение
Источник питания серии S-210 с одним стабилизированным выходом 48 В постоянного тока, мощностью 210 Вт, для промышленного применения.
Особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Испытание при 100% полной нагрузке.
- Фиксированная частота преобразования 90 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр |
Значение для S-210-48 |
| Выходное напряжение постоянного тока |
48 В |
| Номинальный ток |
4,4 А |
| Диапазон тока |
0 ~ 4,4 А |
| Номинальная мощность |
211,2 Вт |
| Диапазон подстройки выходного напряжения |
45,6 ~ 52,8 В |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Пульсации и шум |
200 мВп-п |
| Допуск по выходному напряжению |
±1,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, переключение |
| Диапазон входного напряжения постоянного тока |
248 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД типовой |
87% |
| Входной ток типовой |
2,5 А при 230 В переменного тока |
| Пусковой ток типовой |
50 А при 230 В переменного тока |
| Ток утечки |
< 3,5 мА при 240 В переменного тока |
Динамические характеристики
| Параметр |
Значение |
| Время установки, нарастания |
1000 мс, 20 мс при 230 В переменного тока |
| Время установки, нарастания |
1000 мс, 20 мс при 115 В переменного тока при полной нагрузке |
| Время удержания |
20 мс при 230 В переменного тока |
| Время удержания |
20 мс при 115 В переменного тока при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности; тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
55,2 ~ 64,8 В; тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перегрев |
Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +50 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1 approved |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность и конструкция
| Параметр |
Значение |
| MTBF |
244,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
0,95 кг |
| Упаковка |
12 шт.; 12,4 кг; 0,92 куб. фута |
Механические данные
| Параметр |
Значение |
| Исполнение корпуса |
Case No. 912E |
| Размеры корпуса |
215 × 115 × 50 мм |
| Монтажные отверстия |
4-M4 L=5 мм; 5-M3 L=3 мм; 6-M4 L=6 мм |
| Подвод проводников |
Клеммный блок |
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4~6 |
Выход постоянного тока -V |
| 7~9 |
Выход постоянного тока +V |
Статические характеристики
| Параметр |
Значение |
| Условия работы по кривой дерейтингa |
Естественная конвекция; принудительное воздушное охлаждение 18 CFM (L=10 см) для 5~12 В; естественная конвекция для 13,5~48 В |
| Температурный диапазон для естественной конвекции |
Для 5~12 В: до 50 °C; для 13,5~48 В: до 50 °C с ограничением по нагрузке согласно кривой |
Примечания
1. Все параметры, если специально не указано иное, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
Дополнительные сведения
Частота переключения: 90 кГц. Воздушный поток в корпусе ориентирован в направлении, указанном на механическом чертеже.
