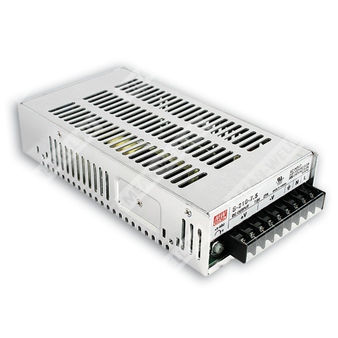

S-210-5 - импульсный источник питания с одним выходом на 5 В для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| S | Серия источников питания |
| 210 | Номинальная мощность 210 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Назначение
Одноканальный импульсный источник питания AC/DC с регулируемым выходом 5 В, предназначенный для питания промышленной и электронной аппаратуры.
Особенности
- Выбираемый переключателем диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Испытание полной нагрузкой в течение 100% времени.
- Фиксированная частота коммутации 90 кГц.
- Низкая стоимость.
- Высокая надёжность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 40 А |
| Диапазон тока | 0 ~ 40 А |
| Номинальная мощность | 200 Вт |
| Диапазон подстройки выходного напряжения | 4,5 ~ 5,7 В |
| Нестабильность по входному напряжению | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC на полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC на полной нагрузке |
| Пульсации и шум | 80 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, переключение; 248 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 79% |
| Пусковой ток | 35 А при 115 В AC; 50 А при 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
| Потребляемый ток | 4,2 А при 115 В AC; 2,5 А при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Режим защиты при перегрузке | Срабатывание по типу hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Режим защиты при перенапряжении | Срабатывание по типу hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Срабатывание по типу hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
| MTBF | 244,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 0,95 кг |
| Упаковка | 12 шт.; 12,4 кг; 0,92 куб. фута |
Механическое исполнение
Корпус типа 912E. Размеры указаны в миллиметрах. Подключение выполнено через клеммный блок.
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4~6 | Выход постоянного тока -V |
| 7~9 | Выход постоянного тока +V |
Примечания
1. Все параметры, специально не оговорённые, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
Дополнительные сведения
- Выбор диапазона входного напряжения осуществляется переключателем.
- Охлаждение: естественная конвекция для режимов 5 ~ 12 В; для остальных исполнений в серии предусмотрены режимы с принудительным охлаждением согласно дерейтинг-кривой.
- Частота преобразования: 90 кГц.
