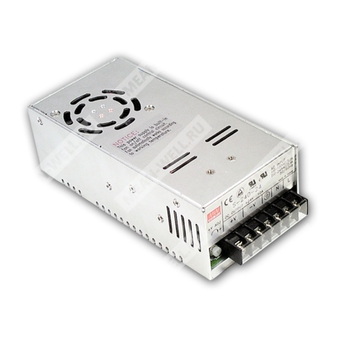

S-240-12 - источник питания 240 Вт на 12 В для промышленной электроники с автоматическим переключением входного напряжения и защитами.
Блок питания серии S-240 представляет собой одно-выходной импульсный источник питания мощностью 240 Вт с выходным напряжением 12 В постоянного тока. Модель S-240-12 предназначена для питания промышленной аппаратуры, систем автоматики, телекоммуникационного и электронного оборудования, требующего стабилизированного напряжения 12 В при высокой допустимой мощности и наличии встроенных защит.
Расшифровка партномера
| Партномер | Расшифровка |
| S | Серия источников питания Mean Well |
| 240 | Номинальная мощность 240 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Автоматическое переключение входного напряжения 88–132 В AC / 176–264 В AC.
- Встроенный пассивный дроссель коррекции коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Управление включением и выключением вентилятора.
- Светодиодная индикация наличия питания.
- Фиксированная частота коммутации 75 кГц.
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 18 А |
| Диапазон тока нагрузки | 0–18 А |
| Номинальная мощность | 216 Вт |
| Диапазон регулировки выходного напряжения | 10–14 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки и нарастания | 1000 мс, 20 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Диапазон входного напряжения | 88–132 В AC / 176–264 В AC, автоматическое переключение |
| Диапазон постоянного входного напряжения | 248–370 В DC |
| Частота входной сети | 47–63 Гц |
| КПД | 82% |
| Входной ток | 5 А при 115 В AC, 2,5 А при 230 В AC |
| Пусковой ток | 15 А при 115 В AC, 30 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Перегрузка | 105–135% от номинальной выходной мощности |
| Действие защиты от перегрузки | Тип: hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,4–16,8 В |
| Действие защиты от перенапряжения | Тип: hiccup mode, автоматическое восстановление после устранения неисправности |
Функции
| Управление вентилятором | FAN ON/OFF CONTROL |
| Защита от перегрева | O.T.P. |
Условия эксплуатации
| Рабочая температура | −10…+60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность и габариты
| MTBF | 179,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 190 × 93 × 65 мм (Д × Ш × В) |
| Масса | 1,2 кг |
| Упаковка | 12 шт.; 15,3 кг / 0,79 куб. фута |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, TUV EN60950-1 approved (для версии 7,5 В — ссылка на TUV EN60950-1) |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| Эмиссия помех | Соответствие EN55032 (CISPR32) Class B |
| Гармонические токи | Соответствие EN61000-3-2,-3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; ENV50204, уровень light industry, критерий A |
Примечания
| 1 | Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
Механические данные
Корпус: Case No. 911
Монтажные и присоединительные размеры указаны в чертеже механического исполнения.
Назначение выводов:
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 5 | DC OUTPUT -V |
| 6, 7 | DC OUTPUT +V |
