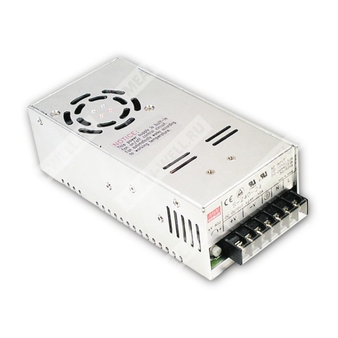

S-240-24 - импульсный источник питания 24 В, 240 Вт, для промышленного оборудования.
Назначение и общее описание
Компонент S-240-24 представляет собой одновыходной импульсный источник питания мощностью 240 Вт с номинальным выходным напряжением 24 В, предназначенный для питания промышленной и электронной аппаратуры от сети переменного или постоянного тока. Изделие относится к серии S-240 и оснащено принудительным воздушным охлаждением встроенным вентилятором, функциями защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также индикацией включения.
Расшифровка партномера
| Обозначение | Расшифровка |
| S | Серия источников питания Mean Well |
| 240 | Номинальная мощность 240 Вт |
| 24 | Выходное напряжение 24 В |
Основные особенности
- Автоматическое переключение входного напряжения 88 ~ 132 В AC / 176 ~ 264 В AC.
- Возможность работы от источника 248 ~ 370 В DC.
- Встроенный пассивный дроссель коррекции коэффициента мощности.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Управление вентилятором по температуре.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодная индикация включения.
- Фиксированная частота коммутации 75 кГц.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0 ~ 10 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 180 мВ п-п |
| Диапазон подстройки выходного напряжения | 20 ~ 28 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 20 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, автоматическое переключение; 248 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 84% |
| Входной ток тип. | 5 А / 115 В AC, 2,5 А / 230 В AC |
| Пусковой ток тип. | 15 А / 115 В AC, 30 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 31,2 ~ 36 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Функции защиты | Защита от короткого замыкания, перегрузки, перенапряжения, перегрева |
Функции
| Параметр | Значение |
| Управление вентилятором | Вкл. при 40°C, выкл. при 35°C |
| Отключение по перегреву | 70°C |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2 G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Нормы безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 утверждены (для исполнения 7,5 В — по TUV EN60950-1) |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| Эмиссия по ЭМС | Соответствие EN55032 (CISPR32) Class B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, уровень для легкой промышленности, критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 179,3 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Габаритные размеры | 190 × 93 × 65 мм (Д × Ш × В) |
| Масса | 1,2 кг |
| Упаковка | 12 шт. / 15,3 кг / 0,79 CUFT |
Механические данные
Корпус исполнения Case No. 911. Конструкцией предусмотрено крепление на шасси, воздушный поток организован через вентилятор. Подключение входа и выхода осуществляется через клеммную колодку с назначением выводов: 1 — AC/L, 2 — AC/N, 3 — FG, 4, 5 — DC OUTPUT -V, 6, 7 — DC OUTPUT +V.
Структура устройства
Функциональная схема включает: EMI-фильтр, узел ограничения пускового тока, выпрямитель и фильтр, автоматическое переключение диапазона входного напряжения, узел преобразования мощности, PWM-контроллер, цепи контроля и защиты, выходной выпрямитель и фильтр, а также цепь управления вентилятором ON/OFF.
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов, подключенных параллельно с конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
