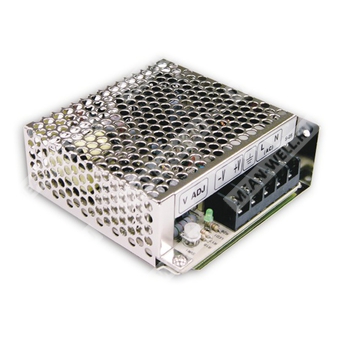

S-25-12 - импульсный источник питания 12 В, 2,1 А, 25 Вт для промышленной аппаратуры и систем автоматизации.
Расшифровка партномера
| Позиция | Значение |
| S | Серия источников питания Mean Well S-25 |
| 25 | Номинальная выходная мощность 25 Вт |
| 12 | Выходное напряжение 12 В |
Назначение
Компонент S-25-12 представляет собой компактный одновыходной импульсный источник питания открытого исполнения с универсальным входом переменного тока и защитами от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота коммутации 56 кГц.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Одновыходное исполнение.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0…2,1 А |
| Номинальная мощность | 25,2 Вт |
| Пиковый уровень пульсаций и шума | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,8…13,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 300 мс, 50 мс / 230 В переменного тока; 800 мс, 50 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 90 мс / 230 В переменного тока; 12 мс / 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД | 76% при 115 В переменного тока |
| Потребляемый ток | 0,6 А / 115 В переменного тока; 0,35 А / 230 В переменного тока |
| Пусковой ток | Холодный старт 13 А / 115 В переменного тока; 25 А / 230 В переменного тока |
| Ток утечки | <0,75 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Импульсный режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,8…16,2 В |
| Тип защиты от перенапряжения | Импульсный режим с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012, TUV EN60950-1 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 1,5 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 330,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм |
| Масса | 0,39 кг |
| Упаковка | 45 шт. / 18 кг / 0,9 куб. фут. |
| Номер корпуса | 905 |
Примечания
| № | Текст |
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке. |
