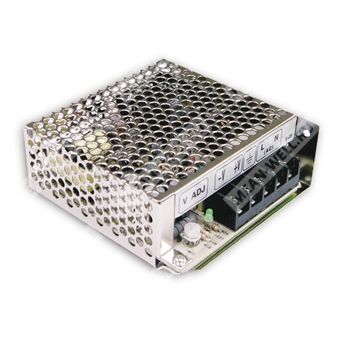

S-25-15 - компактный однофазный импульсный источник питания 15 В для промышленной аппаратуры.
S-25-15 — источник питания серии S-25, предназначенный для преобразования сети переменного тока в стабилизированное постоянное напряжение 15 В с номинальным током 1,7 А и мощностью 25,5 Вт. Устройство выполнено как одновыходной AC/DC преобразователь с универсальным входом, защитой от короткого замыкания, перегрузки и перенапряжения, а также с естественным охлаждением за счет свободной конвекции.
Расшифровка партномера
| Партномер | Расшифровка |
| S | Серия импульсных источников питания Mean Well S-25 |
| 25 | Номинальная выходная мощность 25 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота коммутации 56 кГц.
- Двухлетний гарантийный срок.
Выход
| Модель | S-25-15 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 1,7 А |
| Диапазон тока | 0…1,7 А |
| Номинальная мощность | 25,5 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5…16,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Диапазон входного напряжения | 85…264 В переменного тока / 120…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД | 77% при 115 В переменного тока |
| Потребляемый ток | 0,6 А при 115 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток | Холодный старт: 13 А при 115 В переменного тока; 25 А при 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Время включения, нарастания | 300 мс, 50 мс при 230 В переменного тока; 800 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 90 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 17,25…20,25 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-FG: 1,5 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие требованиям безопасности
| Стандарты безопасности | UL1012, TUV EN60950-1 |
Надежность
| MTBF | 330,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Габаритные размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Масса | 0,39 кг |
| Упаковка | 45 шт. / 18 кг / 0,9 куб. фут. |
| Номер корпуса | 905 |
| Монтажные отверстия | 2 × M3 |
Назначение выводов
| 1 | Выход постоянного тока -V |
| 2 | Выход постоянного тока +V |
| 3 | FG |
| 4 | AC/L |
| 5 | AC/N |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
