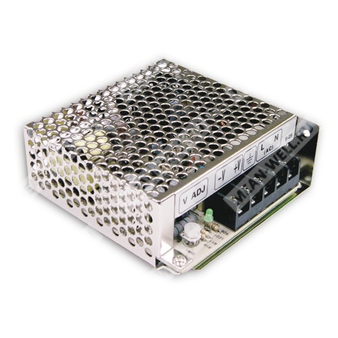

S-25-24 — импульсный источник питания 24 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Партномер |
Расшифровка |
| S-25 |
Серия источников питания мощностью 25 Вт |
| 24 |
Выходное напряжение 24 В |
| S-25-24 |
Одновыходной источник питания серии S-25 с номинальным выходом 24 В |
Назначение и особенности
S-25-24 представляет собой одновыходной импульсный источник питания переменного/постоянного тока мощностью 25 Вт с универсальным входом и естественным воздушным охлаждением. Модель предназначена для питания промышленной электроники, средств автоматики, измерительной аппаратуры и других низковольтных нагрузок, требующих стабилизированного напряжения 24 В.
Особенности:
- Универсальный вход переменного тока и расширенный диапазон входного постоянного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Фиксированная частота преобразования 56 кГц.
- Металлический корпус для монтажа в промышленной аппаратуре.
- Одновыходное исполнение.
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
1,1 А |
| Диапазон выходного тока |
0 ~ 1,1 А |
| Номинальная мощность |
26,4 Вт |
| Пульсации и шум |
100 мВп-п |
| Диапазон регулировки выходного напряжения |
21,6 ~ 26,4 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
| Время установки, время нарастания |
800 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания |
12 мс при 115 В AC на полной нагрузке; 90 мс при 230 В AC на полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД |
80% при 115 В AC |
| Потребляемый ток |
0,6 А при 115 В AC; 0,35 А при 230 В AC |
| Пусковой ток |
Холодный старт: 13 А при 115 В AC; 25 А при 230 В AC |
| Ток утечки |
<0,75 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
27,6 ~ 32,4 В |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения аварии |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надёжность и безопасность
| Параметр |
Значение |
| MTBF |
330,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности |
UL1012, TUV EN60950-1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
99 × 97 × 36 мм (Д × Ш × В) |
| Масса |
0,39 кг |
| Упаковка |
45 шт. / 18 кг / 0,9 куб. фут. |
| Номер корпуса |
905 |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, подключённой к параллельно включённым конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
Схема подключения выводов
| Номер вывода |
Назначение |
| 1 |
Выход постоянного тока, -V |
| 2 |
Выход постоянного тока, +V |
| 3 |
Заземление корпуса, FG |
| 4 |
AC/L |
| 5 |
AC/N |
