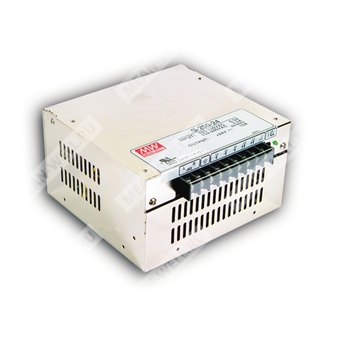

S-250-12 - импульсный источник питания 12 В, 18 А, 216 Вт для промышленной электроники и систем автоматизации.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| 1 | S | Серия источников питания Mean Well S |
| 2 | 250 | Номинальная мощность серии 250 Вт |
| 3 | 12 | Выходное напряжение 12 В постоянного тока |
Краткое описание
Компонент S-250-12 представляет собой одно выходной импульсный источник питания мощностью 216 Вт с выходным напряжением 12 В постоянного тока. Изделие предназначено для питания промышленной и электронной аппаратуры, требующей стабилизированного низковольтного DC-питания. Модель относится к серии S-250 и выполнена в корпусе с принудительным воздушным охлаждением от встроенного вентилятора.
Основные особенности
- Выбор входного диапазона AC-питания переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- 100% испытание при полной нагрузке в режиме прогрева.
- Фиксированная частота преобразования 60 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 18 А |
| Диапазон выходного тока | 0–18 А |
| Номинальная мощность | 216 Вт |
| Диапазон подстройки выходного напряжения | 10,8–13,2 В |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 19 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–132 В переменного тока / 176–264 В переменного тока, выбирается переключателем; 248–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД тип. | 80% |
| Входной ток тип. | 2,8 А при 230 В AC |
| Пусковой ток тип. | Холодный старт 45 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Порог защиты от перегрузки по выходному напряжению | 13,8–16,2 В |
| Тип защиты | Переход в режим hiccup с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 13,8–16,2 В |
| Тип защиты от перенапряжения | Переход в режим hiccup с автоматическим восстановлением после устранения аварии |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая температура | −10…+60 °C (с учетом дерейтинг-кривой) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-PE | 1,5 кВ AC |
| Испытательное напряжение изоляции выход-PE | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность и конструктивные сведения
| Параметр | Значение |
| MTBF | 238,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 150 × 140 × 86 мм |
| Масса | 1,15 кг |
| Упаковка | 8 шт. / 10,2 кг / 0,97 CUFT |
Прочее
| Параметр | Значение |
| Частота преобразования | 60 кГц |
| Охлаждение | Принудительное воздушное, встроенный DC-вентилятор |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на параллельное соединение конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
