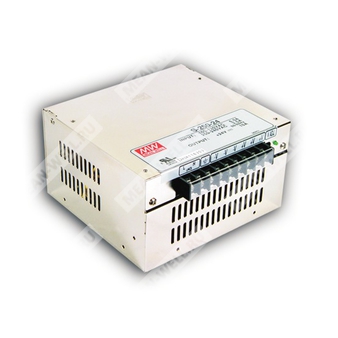

S-250-24 - импульсный источник питания 24 В, 10 А, 240 Вт для промышленного применения.
Назначение и краткое описание
Компонент S-250-24 представляет собой одновыходной импульсный источник питания серии S-250 мощностью 240 Вт с выходным напряжением 24 В постоянного тока. Изделие предназначено для питания промышленной и электронной аппаратуры от сети переменного тока с широким диапазоном входного напряжения, с принудительным воздушным охлаждением встроенным вентилятором и встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| S | Серия источников питания Mean Well S |
| 250 | Номинальная мощность 250 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Выбор входного диапазона сетевого напряжения переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Испытание на 100% полную нагрузку в режиме прогрева.
- Фиксированная частота преобразования 60 кГц.
- Низкая стоимость.
- Высокая надежность.
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0 ~ 10 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 21,6 ~ 26,4 В |
| Точность стабилизации напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 19 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, выбирается переключателем |
| Диапазон входного постоянного напряжения | 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 81,5% |
| Входной ток тип. | 4,8 А при 115 В переменного тока / 2,8 А при 230 В переменного тока |
| Пусковой ток тип. | 45 А при холодном старте, 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты | Режим hiccup с автоматическим восстановлением после устранения аварийного состояния |
| Защита от короткого замыкания | Имеется |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут в цикле, 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 238,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,15 кг |
| Упаковка | 8 шт. / 10,2 кг / 0,97 CUFT |
Сведения о регулировке и статических характеристиках
| Параметр | Значение |
| Регулировка выходного напряжения | Предусмотрена подстроечным элементом |
| Характеристика по входному напряжению | Стабильная работа в диапазоне 90 ~ 132 В / 176 ~ 264 В переменного тока |
Примечания
| 1 | Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск уставки, нестабильность по сети и нестабильность по нагрузке. |
