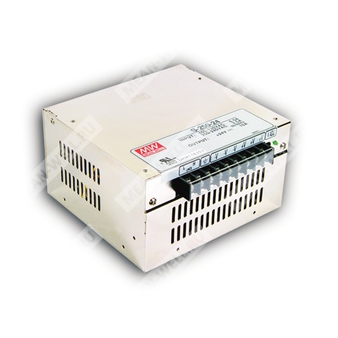

S-250-27 - импульсный источник питания 250 Вт с одним выходом на 27 В.
Описание: S-250-27 — промышленный AC/DC источник питания с одним стабилизированным выходом, предназначенный для питания нагрузок постоянного тока в системах автоматики, электроники и промышленного оборудования. Модель относится к серии S-250 и рассчитана на мощность до 250 Вт.
Особенности
- Выбор входного диапазона переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Принудительное воздушное охлаждение встроенным DC-вентилятором.
- 100% испытание на прогрев под полной нагрузкой.
- Фиксированная частота коммутации 60 кГц.
- Низкая стоимость.
- Высокая надежность.
Расшифровка партномера
| Обозначение | Значение |
|---|
| S | Серия источников питания Mean Well S |
| 250 | Номинальная мощность серии — 250 Вт |
| 27 | Выходное напряжение — 27 В |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 9 А |
| Диапазон выходного тока | 0 ~ 9 А |
| Номинальная выходная мощность | 243 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 24,3 ~ 29,7 В |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Точность установки, время нарастания | ±1,0% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 132 В AC / 176 ~ 264 В AC, выбирается переключателем; 248 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 82% |
| Входной ток, тип. | 2,8 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 45 А при 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Перенапряжение | 31,05 ~ 36,45 В |
| Тип защиты | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Эксплуатация и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC; вход/корпус: 1,5 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность и конструктивные данные
| Параметр | Значение |
|---|
| MTBF | 238,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,15 кг |
| Упаковка | 8 шт. / 10,2 кг / 0,97 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
