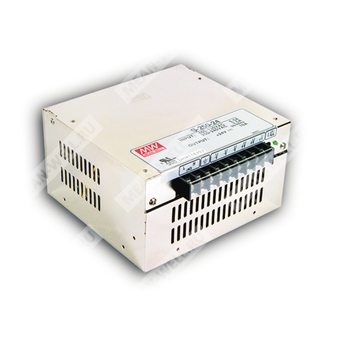

S-250-48 - импульсный источник питания 250 Вт с одним выходом 48 В для промышленной электроники и автоматики.
Расшифровка партномера
| Позиция |
Значение |
| S |
Серия источников питания Mean Well S |
| 250 |
Номинальная мощность 250 Вт |
| 48 |
Выходное напряжение 48 В постоянного тока |
Компонент S-250-48 представляет собой импульсный одно-выходной источник питания мощностью 250 Вт с регулируемым выходом 48 В, предназначенный для питания промышленной аппаратуры, систем автоматики, средств связи и других нагрузок постоянного тока.
Особенности
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Испытание при 100% полной нагрузке.
- Фиксированная частота переключения 60 кГц.
- Низкая стоимость.
- Высокая надежность.
- Соответствие требованиям UL60950-1.
Выход
| Параметр |
Значение |
| Постоянное выходное напряжение |
48 В |
| Номинальный ток |
5,2 А |
| Диапазон тока |
0 ~ 5,2 А |
| Номинальная мощность |
249,6 Вт |
| Диапазон подстройки выходного напряжения |
43,2 ~ 52,8 В |
| Пульсации и шум |
200 мВ п-п |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
800 мс, 50 мс при полной нагрузке |
| Время удержания |
19 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 176 ~ 264 В AC, выбор переключателем; 248 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД |
82% |
| Входной ток |
2,8 А / 230 В AC |
| Пусковой ток |
Холодный старт 45 А / 230 В AC |
| Ток утечки |
< 2 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
| Перенапряжение |
55,2 ~ 64,8 В |
| Тип защиты |
Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1 approved |
| Испытательное выдерживаемое напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр |
Значение |
| MTBF |
238,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
150 × 140 × 86 мм (Д × Ш × В) |
| Масса |
1,15 кг |
| Упаковка |
8 шт. / 10,2 кг / 0,97 CUFT |
Механические размеры
Корпус выполнен в металлическом исполнении с габаритами 150 × 140 × 86 мм. На чертеже указаны элементы крепления, клеммная колодка, область регулировки напряжения, светодиод индикации и направление воздушного потока вентилятора.
Схема блоков
Структура устройства включает входной EMI-фильтр, выпрямитель и фильтр, силовой преобразователь, выходной выпрямитель и фильтр, PWM-контроллер, цепь обнаружения, а также узлы защиты от перегрузки и перенапряжения.
Примечания
| № |
Текст примечания |
| 1 |
Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой из параллельно соединенных конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает начальный допуск, стабилизацию по линии и стабилизацию по нагрузке. |
Серия S-250 представляет собой одно-выходные импульсные источники питания мощностью 250 Вт с различными номиналами выходного напряжения, включая вариант S-250-48 с выходом 48 В.
