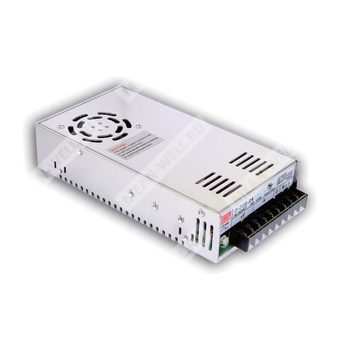

S-320-12 - одновыходный импульсный источник питания 12 В для промышленного применения.
Назначение и общее описание
Mean Well S-320-12 — это одновыходный импульсный источник питания мощностью 300 Вт с номинальным выходным напряжением 12 В постоянного тока. Устройство предназначено для питания промышленной аппаратуры, систем автоматизации, электроники управления, нагрузок постоянного тока и прочих потребителей, требующих стабилизированного напряжения 12 В.
Источник питания выполнен в металлическом корпусе, имеет встроенное принудительное охлаждение от DC-вентилятора с автоматическим управлением, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева. Предусмотрен выбор диапазона входного напряжения перемычкой/переключателем для сетей 115/230 В переменного тока.
Расшифровка партномера
| S | Серия источников питания Mean Well S |
| 320 | Номинальная мощность серии: 320 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 12 В |
| Номинальный выходной ток | 25 А |
| Диапазон выходного тока | 0–25 А |
| Номинальная мощность | 300 Вт |
| Диапазон подстройки выходного напряжения | 10–13,2 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 20 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88–132 В AC / 176–264 В AC, переключение |
| Допустимое входное постоянное напряжение | 248–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД типовой | 82% |
| Входной ток типовой | 6 А / 115 В AC; 3,5 А / 230 В AC |
| Пусковой ток типовой | 18 А / 115 В AC; 36 А / 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 13,8–16,2 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после устранения аварии |
| Охлаждение | Вентилятор постоянного тока с автоматическим управлением включением/выключением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 188,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,08 кг |
| Упаковка | 12 шт. / 13,8 кг / 0,92 CUFT |
Подключение
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4–6 | Выход постоянного тока -V |
| 7–9 | Выход постоянного тока +V |
Особенности
- Выбор диапазона входного напряжения переключателем.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Автоматическое управление вентилятором по температуре.
- Фиксированная частота переключения 90 кГц.
- Полная проверка под нагрузкой 100% на этапе изготовления.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
