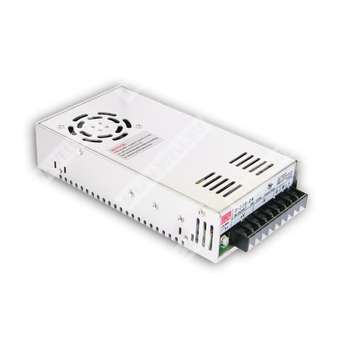

S-320-15 — импульсный источник питания 320 Вт с одним выходом на 15 В для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| S-320 | Серия импульсных источников питания с одним выходом, номинальная мощность 320 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
Источник питания серии S-320 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное выходное напряжение 15 В с высокой удельной мощностью, принудительным воздушным охлаждением и встроенными схемами защиты. Модель S-320-15 относится к одноканальным промышленным источникам питания с регулируемым выходом и предназначена для систем автоматики, телекоммуникационного и электронного оборудования, а также иных нагрузок постоянного тока, требующих стабилизированного питания.
Особенности:
- Выбор диапазона входного напряжения переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным DC-вентилятором.
- Автоматическое включение и выключение вентилятора по температуре.
- Испытание на 100% нагрузке приработкой.
- Фиксированная частота коммутации 90 кГц.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 20 А |
| Диапазон тока | 0 ~ 20 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5 ~ 18 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 20 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| КПД (тип.) | 84% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, переключаемый режим; 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток (тип.) | 6 А / 115 В; 3,5 А / 230 В |
| Пусковой ток (тип.) | 18 А / 115 В; 36 А / 230 В |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
| Частота преобразования | 90 кГц |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18 ~ 21 В |
| Тип защиты от перенапряжения | Переход в режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Переход в режим прерывистой работы, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| MTBF | 188,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | Одобрено по UL60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/корпус: 2 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Параметры вентиляции и охлаждения
| Параметр | Значение |
| Охлаждение | Принудительное охлаждение встроенным вентилятором постоянного тока |
| Управление вентилятором | Автоматическое включение/выключение |
Размеры и масса
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,08 кг |
| Упаковка | 12 шт.; 13,8 кг / 0,92 куб. фута |
Подключение
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | Выход постоянного тока -V |
| 7 ~ 9 | Выход постоянного тока +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
