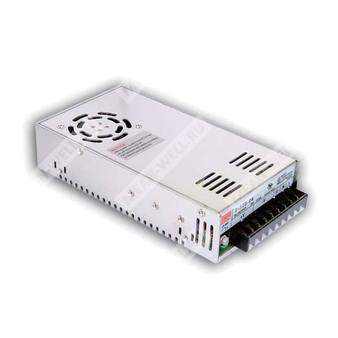

S-320-24 - источник питания AC/DC с одним выходом на 24 В постоянного тока.
S-320-24 — импульсный источник питания с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| S | Серия источников питания Mean Well |
| 320 | Номинальная мощность класса 320 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и особенности
Источник питания серии S-320 выполнен как одновыходовой AC/DC преобразователь с принудительным воздушным охлаждением встроенным вентилятором постоянного тока. Устройство рассчитано на применение в составе промышленной электроники, средств автоматизации, телекоммуникационного и технологического оборудования, где требуется стабилизированное питание 24 В постоянного тока при высокой мощности.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Автоматическое включение и выключение вентилятора по температуре.
- Испытание на 100% нагрузке.
- Фиксированная частота преобразования 90 кГц.
Области применения
- Промышленные системы управления.
- Автоматика и системы питания исполнительных узлов.
- Электронные устройства и приборы с питанием 24 В.
- Оборудование, требующее повышенной мощности и стабильности выходного напряжения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0 ~ 12,5 А |
| Номинальная мощность | 300 Вт |
| Диапазон подстройки выходного напряжения | 20 ~ 26,4 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, переключение тумблером |
| Допустимое входное постоянное напряжение | 248 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД | 86% |
| Потребляемый ток | 6 А / 115 В переменного тока; 3,5 А / 230 В переменного тока |
| Пусковой ток | 18 А / 115 В переменного тока; 36 А / 230 В переменного тока |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время установки, время нарастания | 2000 мс, 20 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Рабочая частота преобразования | 90 кГц |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Параметры безопасности и изоляции
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 188,7 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Исполнение корпуса | Металлический корпус с принудительным охлаждением |
| Монтаж | Корпусное исполнение с клеммным подключением |
| Схема клемм | 1: AC/L; 2: AC/N; 3: FG; 4~6: DC OUTPUT -V; 7~9: DC OUTPUT +V |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминализованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск настройки, нестабильность по сети и нестабильность по нагрузке.
Упаковка
Масса одного изделия: 1,08 кг. Упаковка: 12 шт.; 13,8 кг; 0,92 CUFT.
