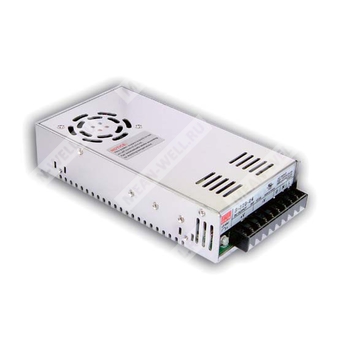

S-320-27 - импульсный источник питания на 27 В постоянного тока для промышленной аппаратуры.
S-320-27 — однофазный импульсный источник питания серии S-320 с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 27 В для питания промышленной, телекоммуникационной и электронной аппаратуры.
Расшифровка партномера
| S | Серия источников питания Mean Well |
| 320 | Номинальная мощность 320 Вт |
| 27 | Выходное напряжение 27 В |
Особенности
- Переключаемый диапазон входного напряжения сети переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Автоматическое включение и выключение вентилятора.
- Проверка под полной нагрузкой 100%.
- Фиксированная частота преобразования 90 кГц.
Выход
| Постоянное выходное напряжение | 27 В |
| Номинальный ток | 11 А |
| Диапазон тока | 0 ~ 11 А |
| Номинальная мощность | 297 Вт |
| Диапазон подстройки выходного напряжения | 26 ~ 32 В |
| Пульсации и шум | 200 мВ пик-пик |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 20 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Допустимое перенапряжение на выходе | 33,7 ~ 39,2 В |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности; режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Контроль вентилятора | Режим «hiccup», автоматическое восстановление после устранения неисправности |
Вход
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, переключение; 248 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 86% |
| Входной ток | 6 А при 115 В переменного тока / 3,5 А при 230 В переменного тока |
| Пусковой ток | 18 А при 115 В переменного тока / 36 А при 230 В переменного тока |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Среда эксплуатации
| Рабочая температура | -10 ~ +60 °C (см. кривую снижения мощности) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, общий период 60 мин по осям X, Y, Z |
Безопасность
| Стандарт безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Конструктивные данные
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,08 кг |
| Упаковка | 12 шт. / 13,8 кг / 0,92 куб. фута |
| MTBF | 188,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Контакт 1 | AC/L |
| Контакт 2 | AC/N |
| Контакт 3 | FG |
| Контакты 4~6 | DC OUTPUT -V |
| Контакты 7~9 | DC OUTPUT +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Под допуском понимаются допуск установки, стабилизация по линии и стабилизация по нагрузке.
