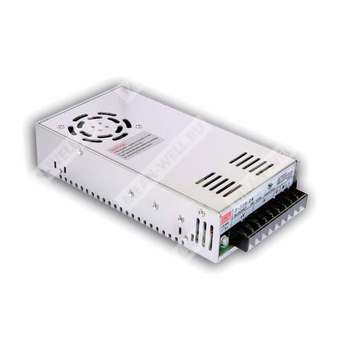

S-320-48 - импульсный источник питания 48 В, 320 Вт с одним выходом и встроенным принудительным охлаждением.
Назначение: преобразование сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| S | Серия источников питания Mean Well S |
| 320 | Номинальная мощность 320 Вт |
| 48 | Выходное напряжение 48 В |
Особенности
- Одноканальный источник питания.
- Выходное напряжение 48 В постоянного тока.
- Выбор диапазона входного напряжения переключателем.
- Встроенное принудительное охлаждение постоянным вентилятором с автоматическим управлением включением и выключением.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 90 кГц.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 6,5 А |
| Диапазон тока | 0 ~ 6,5 А |
| Номинальная мощность | 312 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 41 ~ 56 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 20 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, переключение |
| Диапазон входного постоянного напряжения | 248 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 87% |
| Потребляемый ток | 6 А / 115 В переменного тока; 3,5 А / 230 В переменного тока |
| Пусковой ток | 18 А / 115 В переменного тока; 36 А / 230 В переменного тока |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57,6 ~ 67,2 В; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Ограничение вентилятора | Режим hiccup, автоматическое восстановление после устранения неисправности |
Сведения по безопасности и изоляции
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/земля: 2 кВ переменного тока; выход/земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом графика снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность и габариты
| Параметр | Значение |
| MTBF | 188,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,08 кг |
| Упаковка | 12 шт.; 13,8 кг / 0,92 куб. фута |
Схема подключения
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | DC OUTPUT -V |
| 7 ~ 9 | DC OUTPUT +V |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
