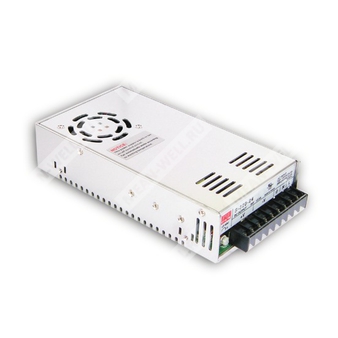

S-320-5 — импульсный источник питания 320 Вт с одним выходом для промышленной аппаратуры.
S-320-5 — одноканальный AC/DC источник питания серии S-320 с выходным напряжением 5 В постоянного тока, предназначенный для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| S | Серия источников питания Mean Well |
| 320 | Номинальная мощность класса 320 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Выбор диапазона входного переменного напряжения переключателем.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Автоматическое включение и выключение вентилятора по температуре.
- Испытание на полную нагрузку в течение 100% времени.
- Фиксированная частота переключения 90 кГц.
Назначение
Источник питания применяется в промышленной автоматике, электронных устройствах, телекоммуникационном и измерительном оборудовании, где требуется стабилизированное низковольтное питание 5 В большой мощности.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 50 А |
| Диапазон тока | 0 ~ 50 А |
| Номинальная мощность | 250 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 4,5 ~ 5,7 В |
| Стабилизация по линии | ±2,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 2000 мс, 20 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В переменного тока / 176 ~ 264 В переменного тока, переключение |
| Диапазон входного постоянного напряжения | 248 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 77% |
| Входной ток тип. | 6 А при 115 В AC / 3,5 А при 230 В AC |
| Пусковой ток тип. | 18 А при 115 В AC / 36 А при 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% номинальной выходной мощности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Перегрев | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Охлаждение вентилятора | Вентилятор постоянного тока с автоматическим управлением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом дерating curve |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 188,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 1,08 кг |
| Упаковка | 12 шт.; 13,8 кг; 0,92 куб. фута |
Примечания
- Все параметры, не отмеченные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с помощью скрученной пары проводов длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
