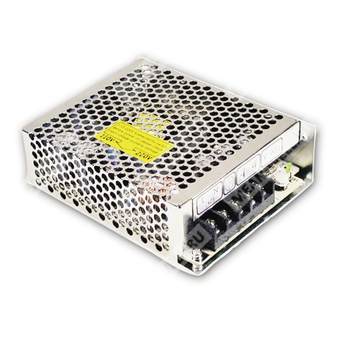

S-35-12 — импульсный источник питания 35 Вт с одним выходом 12 В для промышленной аппаратуры.
Краткая расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| S-35 |
Серия источников питания мощностью 35 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
| S-35-12 |
Импульсный источник питания серии S-35, 35 Вт, один выход 12 В |
Назначение и особенности
Источник питания серии S-35 представляет собой одно-выходной импульсный источник питания мощностью 35 Вт с естественным охлаждением за счёт свободной конвекции воздуха. Модель S-35-12 предназначена для формирования стабилизированного постоянного напряжения 12 В в промышленных и электронных устройствах.
Особенности:
- Выбор диапазона входного напряжения переключателем.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодный индикатор включения.
- Фиксированная частота переключения 37 кГц.
Выход
| Параметр |
Значение для S-35-12 |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
3 А |
| Диапазон выходного тока |
0 ~ 3 А |
| Номинальная мощность |
36 Вт |
| Пульсации и шум |
100 мВ п-п |
| Диапазон подстройки выходного напряжения |
10,8 ~ 13,2 В |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, нарастания и удержания |
200 мс, 100 мс, 30 мс при полной нагрузке |
| Допуск выходного напряжения |
±1,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 132 В переменного тока / 170 ~ 264 В переменного тока, выбор переключателем; 240 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД, типовое значение |
76% |
| Входной ток |
0,8 А при 115 В переменного тока / 0,45 А при 230 В переменного тока |
| Пусковой ток, максимум |
Холодный старт 18 А при 115 В переменного тока / 36 А при 230 В переменного тока |
| Ток утечки |
<2 мА / 240 В переменного тока |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты |
Ограничение тока со спадом характеристики, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания |
Предусмотрена |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
Разработка с учётом UL1012 |
| Испытательное напряжение |
I/P-O/P: 1,5 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока |
| Эмиссия по ЭМС |
Соответствие FCC Part 15, класс B |
Прочие параметры
| Параметр |
Значение |
| MTBF |
435,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
129 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,41 кг |
| Упаковка |
30 шт.; 13,4 кг; 0,86 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием скрученной пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
Выход постоянного тока -V |
| 2 |
Выход постоянного тока +V |
| 3 |
PE / FG, защитное заземление |
| 4 |
AC/L, вход фазы переменного тока |
| 5 |
AC/N, вход нейтрали переменного тока |
