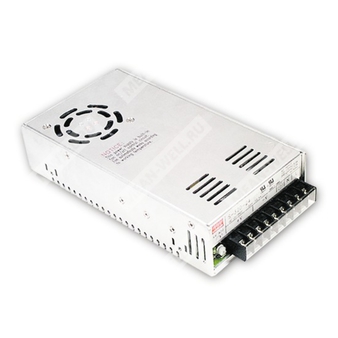

S-350-12 - Импульсный источник питания 350 Вт с одним выходом для промышленного применения
S-350-12
Расшифровка партномера
| S | Серия источников питания Mean Well |
| 350 | Номинальная мощность серии: 350 Вт |
| 12 | Выходное напряжение: 12 В |
Назначение
Импульсный источник питания с одним стабилизированным выходом, предназначенный для преобразования сетевого переменного напряжения в постоянное напряжение 12 В для питания промышленной, телекоммуникационной и электронной аппаратуры.
Особенности
- Диапазон входного напряжения сети переменного тока выбирается переключателем.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Управление вентилятором включением и выключением.
- PWM-управление и стабилизация выходных параметров.
- Испытание на полную нагрузку 100%.
- Фиксированная частота коммутации 25 кГц.
- Низкая стоимость.
Выходные параметры
| Выходное напряжение | 12 В |
| Номинальный ток | 29 А |
| Диапазон тока | 0 ~ 29 А |
| Номинальная мощность | 348 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 10 ~ 13,2 В |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 200 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC переключателем, 254 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 74% |
| Пусковой ток тип. | 50 А / 115 В AC, 50 А / 230 В AC |
| Потребляемый ток тип. | 6,5 А / 115 В AC, 4 А / 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
Защиты
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Функции
| Управление вентилятором | RTH3 ≥50 °C FAN ON, ≤45 °C FAN OFF, ≥80 °C отключение выхода |
Условия эксплуатации и окружающая среда
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и изоляция
| Испытательное выдерживаемое напряжение | I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Габариты | 215 × 115 × 50 мм |
| Масса | 1,07 кг |
| Упаковка | 12 шт. / 13,5 кг / 0,92 куб. фута |
| Средняя наработка на отказ | 234,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Корпус | Case No. 912C |
Подключение
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | DC выход -V |
| 7 ~ 9 | DC выход +V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
